Bảng điều khiển máy phát điện là gì? Nguyên lý và các loại phổ biến

Bảng điều khiển máy phát điện là bộ phận đóng vai trò như “bộ não” của thiết bị, chịu trách nhiệm giám sát, điều khiển và tự động quản lý toàn bộ quá trình vận hành, từ việc hiển thị các thông số quan trọng như điện áp, tần số, công suất tải… cho đến cảnh báo sự cố.

Trong bài viết này, Dianyo Powergen sẽ giúp bạn hiểu rõ bảng điều khiển máy phát điện là gì, các loại phổ biến trên thị trường, nguyên lý hoạt động của bảng điều khiển máy phát điện công nghiệp để bạn dễ dàng chọn lựa giải pháp phù hợp nhất.

1. Bảng điều khiển máy phát điện là gì?

Bảng điều khiển máy phát điện là bộ phận trung tâm của hệ thống, cho phép người dùng giám sát, điều khiển và bảo vệ máy phát điện trong suốt quá trình vận hành. Đây là thiết bị quan trọng không thể thiếu, đặc biệt trong các hệ thống máy phát điện công nghiệp yêu cầu hoạt động ổn định, liên tục và an toàn. Bảng điều khiển cung cấp giao diện trực quan giúp người vận hành dễ dàng theo dõi các thông số hoạt động quan trọng như: Điện áp, dòng điện, tần số, công suất, nhiệt độ, áp suất dầu và các chỉ số vận hành khác.

Ngoài chức năng hiển thị thông số, bảng điều khiển còn hỗ trợ khởi động, dừng máy, điều chỉnh tốc độ và thiết lập chế độ vận hành phù hợp. Nhiều dòng bảng điều khiển hiện đại tích hợp thêm các tính năng bảo vệ tự động như ngắt máy khi quá tải, quá áp, hoặc nhiệt độ động cơ vượt ngưỡng, cảnh báo sự cố kịp thời để tránh hỏng hóc nghiêm trọng, hòa đồng bộ nhiều máy phát điện để đảm bảo nguồn điện liên tục và ổn định….

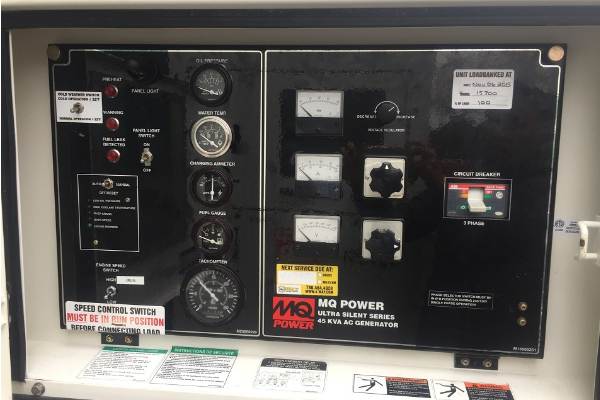

2. Cấu tạo bảng điều khiển máy phát điện

Một bảng điều khiển máy phát điện tiêu chuẩn thường có các thành phần chính sau:

- Màn hình hiển thị & đồng hồ đo: Cho phép theo dõi các thông số quan trọng như điện áp, tần số, dòng điện, công suất và các cảnh báo.

- Vỏ bảo vệ: Được làm từ kim loại chống nước, chống bụi, giúp bảng điều khiển an toàn khi vận hành ngoài trời.

- Lớp đệm chống rung: Giảm tác động từ độ rung của máy phát điện, đảm bảo linh kiện bên trong hoạt động ổn định.

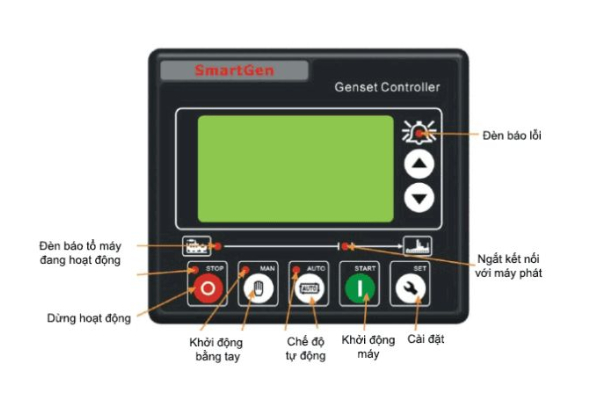

- Công tắc và nút điều khiển: Bao gồm nút bật/tắt, nút khởi động, nút dừng khẩn cấp, cùng các chế độ cài sẵn để máy hoạt động theo cấu hình mong muốn.

-  Bố trí nhóm chức năng: Các công tắc và đồng hồ được sắp xếp khoa học, giúp thao tác nhanh, tránh nhầm lẫn trong tình huống khẩn cấp.

Ở các dòng máy phát điện công nghiệp công suất lớn hoặc máy phát điện cao áp, bảng điều khiển thường được thiết kế tách rời và gắn độc lập trên tường hoặc kệ giúp thao tác thuận tiện, đồng thời tránh ảnh hưởng từ kích thước và độ rung lớn của máy phát.

3. Nguyên lý hoạt động của bảng điều khiển máy phát điện

Bảng điều khiển máy phát điện hoạt động dựa trên một bộ vi xử lý trung tâm, nhận dữ liệu từ các cảm biến gắn trên máy để phân tích và đưa ra lệnh điều khiển phù hợp. Nhờ đó, toàn bộ quá trình vận hành, giám sát và bảo vệ máy phát điện diễn ra tự động và liên tục.

Các cảm biến đo nhiệt độ, áp suất dầu, điện áp, tần số… sẽ gửi tín hiệu về bảng điều khiển. Khi thông số vượt mức an toàn, ví dụ nhiệt độ động cơ quá cao, bộ điều khiển sẽ ra lệnh tắt máy để tránh hư hỏng và đảm bảo an toàn cho máy phát điện công nghiệp.

Trong các hệ thống điện dự phòng, bảng điều khiển thường được kết nối với tủ điện ATS Automatic Transfer Switch.

• Khi mất điện lưới, ATS sẽ phát hiện và ra lệnh khởi động máy phát điện chỉ trong vài giây.

• Khi điện lưới được khôi phục, ATS sẽ ra lệnh tắt máy phát điện và chuyển tải về nguồn chính, đảm bảo vận hành liên tục mà không cần can thiệp thủ công.

Nếu hệ thống không có ATS, người vận hành sẽ phải khởi động và tắt máy bằng tay thông qua bảng điều khiển. Việc quên tắt máy khi điện lưới đã có thể dẫn đến hiện tượng nạp ngược điện, gây nguy hiểm nghiêm trọng cho thợ điện đang bảo trì đường dây.

4. Chức năng của bảng điều khiển máy phát điện

Đối với các dòng máy phát điện công nghiệp công nghiệp, bảng điều khiển còn đóng vai trò quan trọng trong việc duy trì nguồn điện ổn định, nâng cao hiệu suất và đảm bảo an toàn cho người sử dụng.

- Điều chỉnh và kiểm soát thông số: Cho phép người vận hành cài đặt, điều chỉnh các thông số quan trọng như điện áp, tần số, công suất. Chuyển đổi linh hoạt giữa các chế độ hoạt động để phù hợp với nhu cầu sử dụng thực tế.

- Giám sát và ghi nhận dữ liệu: Hiển thị chi tiết tình trạng hoạt động của máy phát điện: lượng nhiên liệu tiêu thụ, số giờ vận hành, công suất đã phát. Lưu trữ dữ liệu để phục vụ việc bảo trì, sửa chữa và tối ưu hiệu suất máy.

- Đảm bảo an toàn và bảo vệ thiết bị: Tích hợp hệ thống cảnh báo và bảo vệ tự động khi có sự cố như quá tải, áp suất dầu thấp, nhiệt độ cao. Tự động ngắt máy khi phát hiện rủi ro, giúp hạn chế hư hỏng và ngăn chặn tai nạn.

5. Ưu điểm của bảng điều khiển máy phát điện

Bảng điều khiển máy phát điện mang lại nhiều lợi ích vượt trội giúp quá trình vận hành trở nên an toàn, hiệu quả và tiết kiệm chi phí.

- Loại bỏ lỗi vận hành: Bộ điều khiển giúp hạn chế tối đa sai sót trong quá trình khởi động, vận hành hoặc tắt máy, đảm bảo hoạt động trơn tru và ổn định.

- Tăng hiệu suất làm việc: Khả năng kiểm soát tối ưu các thông số kỹ thuật giúp máy phát điện hoạt động với hiệu suất cao hơn, tiết kiệm nhiên liệu và giảm hao mòn linh kiện.

- Cải thiện độ an toàn: Tích hợp các chức năng giám sát điện áp, dòng điện và nhiệt độ, bảng điều khiển sẽ cảnh báo sớm và tự động ngắt khi phát hiện nguy cơ mất an toàn.

- Tiết kiệm chi phí bảo trì: Việc quản lý vận hành hiệu quả giúp giảm tần suất bảo dưỡng, kéo dài tuổi thọ thiết bị, đồng thời hạn chế chi phí sửa chữa và nâng cấp.

- Độ tin cậy cao: Khả năng ghi nhận dữ liệu và phân tích sự kiện giúp người vận hành nắm bắt chính xác tình trạng máy, chủ động xử lý sự cố, đảm bảo nguồn điện luôn sẵn sàng khi cần.

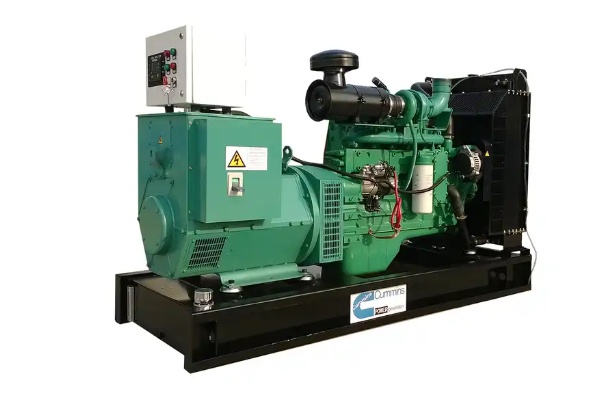

6. Các loại bảng điều khiển máy phát điện phổ biến

Trên thị trường hiện nay, bảng điều khiển máy phát điện đóng vai trò quan trọng trong việc đảm bảo máy phát vận hành ổn định, an toàn và tiết kiệm chi phí. Hiện có nhiều thương hiệu bảng điều khiển nổi tiếng, trong đó Datakom, DeepSea, SmartGen và ComAp là những cái tên được tin dùng rộng rãi trên toàn cầu.

Datakom

Là thương hiệu xuất xứ từ Thổ Nhĩ Kỳ, nổi tiếng về độ bền và tính ổn định. Sản phẩm được chế tạo từ vật liệu cao cấp, chống ẩm, chống va đập, đáp ứng tiêu chuẩn an toàn châu Âu. Giao diện Datakom được thiết kế đơn giản, dễ sử dụng, cho phép người vận hành dễ dàng cài đặt và điều khiển. Trước khi xuất xưởng, 100% sản phẩm đều được kiểm tra nghiêm ngặt, đảm bảo an toàn tuyệt đối.

DeepSea (DSE)

DeepSea là thương hiệu từ Vương quốc Anh, với hơn 40 năm kinh nghiệm và hơn 140 dòng sản phẩm như bảng điều khiển máy phát điện, ATS, AVR, thiết bị giám sát từ xa. Sản phẩm của DeepSea được bán tại hơn 150 quốc gia và nổi bật với khả năng điều khiển linh hoạt, tương thích với nhiều loại máy phát điện khác nhau. Đặc biệt, tính năng giám sát và quản lý từ xa giúp DSE trở thành giải pháp tối ưu cho các hệ thống điện yêu cầu độ tin cậy cao.

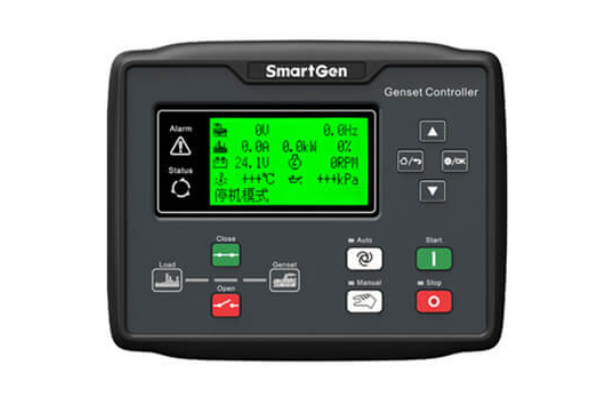

SmartGen

Thương hiệu đến từ Trung Quốc là thương hiệu dẫn đầu thị phần nội địa suốt 10 năm qua. Công ty chuyên sản xuất bảng điều khiển, ATS, bộ sưởi động cơ và bộ sạc pin, với ưu điểm thiết kế nhỏ gọn, vận hành ổn định và giá thành hợp lý. SmartGen được đánh giá cao về dịch vụ hậu mãi và hỗ trợ kỹ thuật, phục vụ công trình xây dựng, khu chế xuất.

ComAp

Thương hiệu của Cộng hòa Séc nổi bật với công nghệ vi xử lý hiện đại, cho phép kiểm soát chính xác điện áp, pha điện áp, công suất hoạt động và công suất phản kháng. Bảng điều khiển ComAp dễ dàng cài đặt, kèm phần mềm miễn phí, hỗ trợ đồng bộ nhiều máy phát điện cùng lúc. Mỗi sản phẩm trước khi xuất xưởng đều trải qua kiểm tra khắt khe, đạt chuẩn quốc tế về an toàn và hiệu suất.

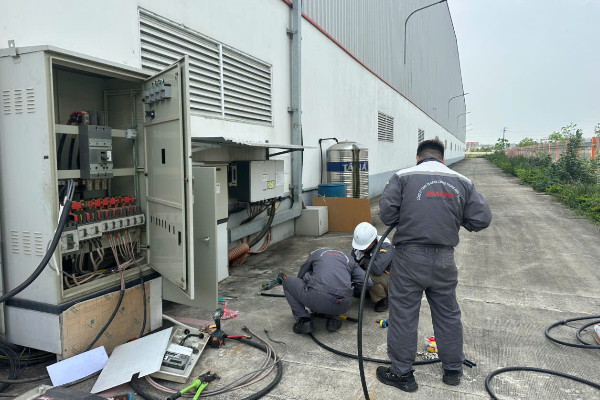

7. Bảo trì và xử lý sự cố bảng điều khiển máy phát điện

Một bảng điều khiển máy phát điện hoạt động ổn định không chỉ phụ thuộc vào chất lượng sản xuất, mà còn ở cách bảo trì và xử lý sự cố đúng phương pháp. Đặc biệt với các hệ thống máy phát điện nhập khẩu, bảng điều khiển là bộ phận nhạy cảm, đòi hỏi sự chăm sóc định kỳ để đảm bảo hiệu suất tối đa và tránh rủi ro. Dưới đây là cách bảo trì và xử lý sự cố mà Dianyo Powergen cung cấp cho khách hàng:

- Kiểm tra định kỳ: Tương tự các bộ phận khác, bảng điều khiển cần được kiểm tra thường xuyên. Hãy đảm bảo bề mặt luôn sạch sẽ, không bám bụi, các đầu dây kết nối chặt chẽ và không bị oxy hóa.

- Hiểu rõ ý nghĩa các đèn báo và mã lỗi: Mỗi bảng điều khiển đều có hệ thống đèn báo tình trạng hoạt động. Việc nắm vững ký hiệu và mã lỗi giúp bạn nhận biết sớm các vấn đề như nhiên liệu thấp, cần thay dầu hoặc lỗi kỹ thuật. Khi xuất hiện mã lỗi, hãy ghi lại và tra cứu trong tài liệu kèm theo hoặc liên hệ với nhà cung cấp để được hỗ trợ.

- Xử lý sự cố đúng cách: Với các lỗi đơn giản, bạn có thể khắc phục theo hướng dẫn. Tuy nhiên, nếu gặp sự cố liên quan đến phần mềm, phần cứng hoặc nguyên nhân chưa rõ ràng, tuyệt đối không tự ý can thiệp sâu. Sửa chữa sai cách có thể gây hỏng hóc nặng hoặc nguy hiểm về điện.

- Tuân thủ hướng dẫn vận hành: Mỗi loại bảng điều khiển có cấu tạo và chức năng riêng. Việc đọc kỹ hướng dẫn trước khi vận hành giúp bạn thao tác đúng, hiểu các cảnh báo và tránh gây lỗi hệ thống.

- Không vận hành khi có cảnh báo lỗi: Nếu đèn báo đỏ hoặc biểu tượng lỗi xuất hiện, cần dừng máy ngay để kiểm tra nguyên nhân. Việc cố khởi động lại khi chưa xử lý sự cố có thể làm hỏng nghiêm trọng máy phát.

- Kiểm tra thông số vận hành: Trước và trong khi hoạt động, cần đảm bảo các chỉ số điện áp, tần số, dòng điện, nhiệt độ… luôn nằm trong giới hạn cho phép của nhà sản xuất.

- Giữ bảng điều khiển sạch sẽ, khô ráo: Nước, dầu mỡ hoặc bụi bẩn có thể gây chập mạch hoặc sai lệch thông số. Vì vậy, môi trường lắp đặt cần thông thoáng, tránh độ ẩm cao.

- Tắt máy đúng trình tự: Không tắt đột ngột khi máy đang tải hoặc chưa nguội hoàn toàn. Giảm tải, dừng bằng nút “Stop” và chờ máy làm mát trước khi ngắt nguồn.

- Bảo trì định kỳ: Kiểm tra, vệ sinh, và xử lý kịp thời các hiện tượng bất thường như nút bấm kẹt, màn hình mờ hoặc đèn báo sai. Điều này giúp bảng điều khiển duy trì hiệu suất ổn định và kéo dài tuổi thọ.

Kết luận

Việc am hiểu từ chức năng cơ bản đến các dòng sản phẩm phổ biến sẽ giúp bạn lựa chọn giải pháp phù hợp nhất. Đừng để những sự cố điện ngoài ý muốn làm gián đoạn công việc và cuộc sống. Hãy lựa chọn một hệ thống máy phát điện nhập khẩu được trang bị bảng điều khiển chất lượng, đáp ứng đúng nhu cầu sử dụng của bạn.
