Chi tiết cách tính tiết diện dây dẫn điện

Trong quá trình thiết kế và lắp đặt hệ thống điện, việc lựa chọn dây dẫn điện phù hợp đóng vai trò vô cùng quan trọng. Một dây dẫn có tiết diện không đúng chuẩn có thể gây ra nhiều hệ lụy như quá tải, chập cháy, tổn thất điện năng hoặc thậm chí nguy hiểm đến an toàn của người sử dụng. Vì vậy, cách tính tiết diện dây dẫn điện chính xác không chỉ giúp hệ thống điện vận hành ổn định, mà còn tối ưu chi phí đầu tư, đảm bảo độ bền lâu dài cho công trình.

Trong bài viết này, Dianyo PowerGen sẽ chia sẻ những kiến thức cơ bản và phương pháp thực tế để bạn dễ dàng áp dụng trong việc tính toán, lựa chọn tiết diện dây dẫn điện.

Cách tính tiết diện dây dẫn điện

Nếu tiết diện dây dẫn không chính xác, hệ thống có thể gặp tình trạng quá tải, chập cháy hoặc hao phí điện năng, gây mất an toàn và tốn kém chi phí sửa chữa. Vì vậy, cách tính tiết diện dây dẫn điện cần được thực hiện theo quy trình rõ ràng, khoa học.

1. Xác định nguồn điện sử dụng

Trước tiên, cần xác định nguồn điện trong nhà là 1 pha hay 3 pha. Đối với đa số nhà phố, biệt thự, villa thường sử dụng nguồn điện 1 pha, trong khi những công trình công nghiệp hoặc quy mô lớn hơn sẽ dùng điện 3 pha.

2. Tính tổng công suất thiết bị tiêu thụ

Cộng dồn công suất của tất cả các thiết bị điện trong nhà, bao gồm cả các thiết bị hoạt động đồng thời vào giờ cao điểm. Nên dự trù thêm công suất cho các thiết bị mới trong tương lai để lựa chọn dây dẫn có dư tải.

 Ví dụ: Quạt: 40 - 60W, tivi: 40 - 100W, điều hòa: khoảng 750W

Tổng công suất (P) chính là căn cứ để tính toán dòng điện và tiết diện dây dẫn.

3. Phân loại dây dẫn điện trong nhà

Hệ thống điện gia đình thường cần 3 loại dây chính:

- Dây ngoài trời: kéo từ cột điện hoặc đồng hồ vào nhà.

- Dây tổng: cấp nguồn cho toàn bộ hệ thống trong nhà.

- Dây nhánh: dẫn điện đến từng phòng hoặc từng thiết bị tiêu thụ.

4. Công thức tính dòng điện

Cường độ dòng điện được xác định theo công thức:

I= P/U​

Trong đó:

- I: Cường độ dòng điện (A)

- P: Tổng công suất thiết bị (kW)

- U: Hiệu điện thế (V) với điện dân dụng ở Việt Nam thường là 220V.

5. Công thức tính tiết diện dây dẫn

Sau khi có thông số dòng điện, ta tính tiết diện dây dẫn theo công thức:

S= I/J

Trong đó:

- I: Cường độ dòng điện (A)

- S: Tiết diện dây dẫn (mm²)

- J: Mật độ dòng điện cho phép (A/mm²)

• Với dây đồng: J = 6 A/mm²

• Với dây nhôm: J = 4,5 A/mm²

Lựa chọn dây dẫn tiết diện phù hợp - Hướng dẫn chi tiết từ Dianyo PowerGen

Sau khi tính toán tiết diện (S), bạn nên chọn dây điện có kích thước lớn hơn một cấp so với kết quả. Việc này không chỉ giúp đảm bảo an toàn trong quá trình sử dụng mà còn tạo điều kiện thuận lợi khi muốn mở rộng hoặc nâng cấp phụ tải sau này. Bởi lẽ, theo thời gian, gia đình thường bổ sung thêm nhiều thiết bị điện, và nếu không dự phòng, hệ thống dây dẫn sẽ nhanh chóng quá tải.

Dây dẫn ngoài trời

Dây dẫn ngoài trời là đoạn dây nối từ trụ điện đến đồng hồ điện lực trong nhà. Thông thường, dây này do Điện lực địa phương cung cấp và lắp đặt khi bạn đăng ký mở công tơ điện mới. Vì thế, bạn không cần phải tính toán hoặc lo lắng quá nhiều về việc lựa chọn loại dây này.

Dây dẫn chính

Dây dẫn chính là đoạn dây từ đồng hồ điện đến tủ điện tổng, sau đó phân phối đến từng khu vực như tầng 1, tầng 2, tầng 3… Để tính toán chính xác, bạn có thể tham khảo ví dụ sau:

- Tổng công suất các thiết bị điện sử dụng đồng thời trong gia đình là 5 kW.

- Tính dòng điện theo công thức: I=P/U. Ta có, I = 5000/220 = 22,72 A.

- Tính tiết diện dây dẫn theo công thức: S = I/J → S = 22,72/6 = 3,78 mm².

Trên thị trường phổ biến loại dây 4 mm² và 6 mm². Để đảm bảo an toàn, bạn nên chọn loại 6 mm².

Cách tính này có thể áp dụng cho dây cấp nguồn đến các khu vực có nhiều thiết bị công suất lớn như bếp từ, lò vi sóng, ấm siêu tốc…

Dây dẫn nhánh

Dây dẫn nhánh là dây nối đến các ổ cắm, công tắc, đèn chiếu sáng hoặc các thiết bị điện gia dụng như quạt, tủ lạnh, máy lạnh, tivi… Với từng nhóm thiết bị, bạn có thể lựa chọn như sau:

- Với thiết bị có công suất nhỏ hơn 1kW (đèn, quạt, tivi, tủ lạnh nhỏ…), sử dụng dây mềm tiết diện 2 x 1,5 mm².

- Với thiết bị từ 1–2kW (bếp điện, lò sưởi…), nên dùng dây PVC có 2 lớp cách điện, tiết diện 2 x 2,5 mm².

- Với thiết bị công suất lớn hơn 2kW, bạn cần tính toán lại tiết diện dây theo công thức chuẩn như đã hướng dẫn ở phần trên.

Khi lắp đặt điện cho nhà phố, dây cấp nguồn đi từng tầng hoặc phòng thường chọn tiết diện 4 mm²; dây cấp cho các ổ cắm chọn 2,5 mm²; còn dây chiếu sáng thường chọn từ 1–1,5 mm².

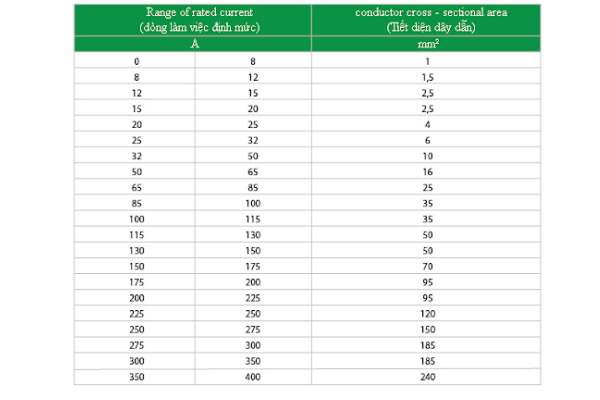

Bảng chọn tiết diện dây dẫn theo dòng điện

Kết luận

Qua bài viết này, bạn đã nắm rõ cách tính tiết diện dây dẫn điện và cách lựa chọn dây phù hợp với từng khu vực trong gia đình. Việc áp dụng đúng phương pháp tính toán không chỉ giúp hệ thống điện hoạt động ổn định mà còn đảm bảo an toàn, tiết kiệm chi phí và giảm thiểu rủi ro trong quá trình sử dụng.
