Điện 3 pha bao nhiêu Vôn - Cách đấu nối điện 3 pha, 4 pha

Điện 3 pha là một phần không thể thiếu trong đời sống sinh hoạt, các hoạt động sản xuất nông nghiệp, công nghiệp và dịch vụ tại Việt Nam, góp phần nâng cao năng suất và cải thiện đời sống cho người dân, đặc biệt ở các khu vực nông thôn.

Vậy điện 3 pha bao nhiêu Vôn, tại Việt Nam đang sử dụng những loại điện 3 pha nào? và các đấu nối điện 3 pha ra sao? Bài viết này, Dianyo Powergen sẽ cung cấp cho bạn những kiến thức giúp bạn nắm vững thông tin cần thiết để sử dụng điện an toàn và hiệu quả trong sinh hoạt cũng như sản xuất.

Điện 3 pha bao nhiêu Vôn?

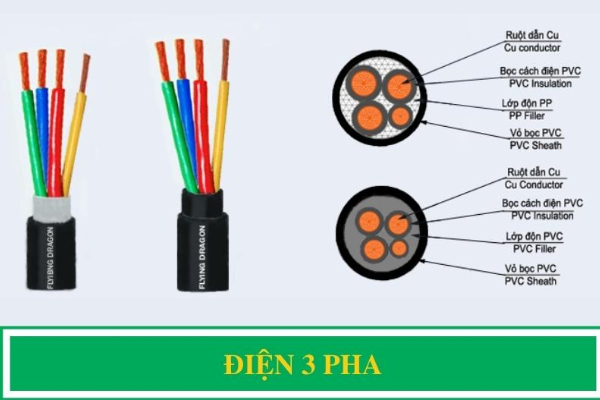

Mạch điện 3 pha là giải pháp để truyền tải điện cho các thiết bị có công suất lớn, giúp giảm tiêu hao năng lượng và nâng cao hiệu quả sản xuất. Mạch điện 3 pha có cấu tạogồm 4 dây: 3 dây nóng và 1 dây lạnh (dây trung tính). Thường đấu nối qua 2 hình thức là hình sao và hình tam giác.

Hiện nay, Việt Nam đang sử dụng 3 loại điện 3 pha phổ biến:

• 380V: Đây là định mức điện áp tiêu chuẩn và phổ biến nhất.

• 220V và 200V: Chủ yếu dành cho các thiết bị điện nhập khẩu.

Do điện 3 pha được sử dụng trong sản xuất và kinh doanh, giá thành thường cao hơn so với điện 1 pha sinh hoạt. Đồng thời, khi sử dụng điện 3 pha, người dùng bắt buộc phải dùng thiết bị điện 3 pha; thiết bị điện 1 pha không thể vận hành trên dòng điện 3 pha.

Giá trị điện áp của mạch điện 3 pha không giống nhau giữa các quốc gia, phụ thuộc vào điều kiện kinh tế, cơ sở hạ tầng và công nghệ, cụ thể như:

• Việt Nam dùng dòng điện 3 pha: 380V

• Mỹ dùng dòng điện 3 pha: 220V

• Nhật Bản dùng dòng điện 3 pha: 200V

Lưu ý với việc khi nhập khẩu thiết bị điện từ nước ngoài, người dùng cần chú ý đến điện áp định mức để đảm bảo thiết bị vận hành ổn định và an toàn.

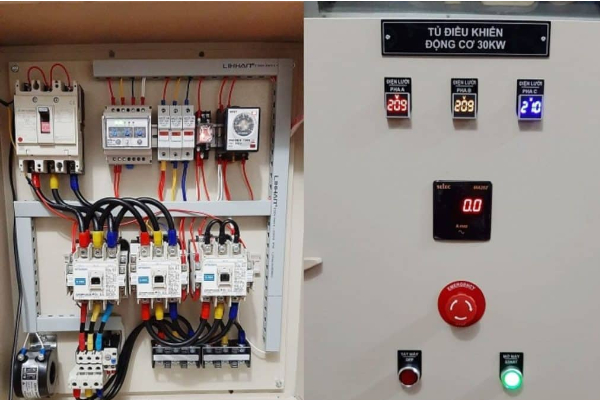

Điện 3 pha 4 dây 380V là gì?

Tại Việt Nam, giá trị điện 3 pha phổ biến là 380V, thường được dùng cho các thiết bị công suất lớn, truyền tải điện năng hiệu quả đến các máy móc và dây chuyền sản xuất công nghiệp. Nhờ khả năng truyền tải công suất lớn, điện 3 pha 380V giúp vận hành máy móc công nghiệp công suất lớn mà vẫn đảm bảo ổn định và an toàn.

Lưu ý khi sử dụng điện 3 pha bao nhiêu Vôn trong sinh hoạt:

Khi áp dụng mạch điện 3 pha 380V cho sinh hoạt, sự tồn tại của dây trung tính tạo ra hai giá trị điện áp khác nhau: điện áp dây và điện áp pha giúp phân bổ điện áp phù hợp cho các thiết bị trong gia đình.

Để sử dụng điện 3 pha 380V trong sinh hoạt hằng ngày, cần sử dụng máy biến áp để chuyển đổi nguồn điện từ 380V sang điện 3 pha 220V để  phù hợp với điện áp định mức của các thiết bị điện trong nhà.

Ngoài ra, điện áp pha trên các tải hầu như không thay đổi, đảm bảo không vượt quá giới hạn định mức của các thiết bị điện, giảm nguy cơ hư hỏng và tăng tuổi thọ thiết bị.

Điện 3 pha 4 dây 220V là gì?

Điện 3 pha 4 dây 220V được sử dụng phổ biến tại Mỹ. Các thiết bị điện nhập khẩu từ Mỹ thường được thiết kế để vận hành với điện áp này. Khi mang các thiết bị này về Việt Nam, việc sử dụng trực tiếp sẽ không phù hợp với hệ thống điện 3 pha tiêu chuẩn của Việt Nam (380V).

Vì vậy, cần sử dụng bộ biến áp nguồn hoặc thay thế linh kiện bên trong thiết bị để điều chỉnh điện áp cho phù hợp.

Sử dụng bộ biến áp nguồn cho điện 3 pha 220V giúp thiết bị vận hành ổn định, tránh hư hỏng do điện áp không phù hợp, không phải thay thế linh kiện bên trong thiết bị và bộ biến áp nguồn dễ triển khai, phù hợp với nhiều loại thiết bị nhập khẩu.

Cách đấu công tơ điện 3 pha

Việc hiểu rõ cách đấu công tơ điện 3 pha là điều quan trọng để sử dụng điện an toàn, hiệu quả và bảo vệ thiết bị điện trong gia đình hoặc doanh nghiệp. Dưới đây là hướng dẫn chi tiết về các phương pháp đấu nối công tơ điện 3 pha.

Cách 1: Đấu nối công tơ điện 3 pha trực tiếp

Đấu nối trực tiếp là phương pháp đơn giản, nhưng cần thực hiện cẩn thận để tránh nguy hiểm. Các bước cơ bản như sau:

Bước 1: Ngắt cầu dao, aptomat để đảm bảo an toàn trước khi thao tác trên dây điện.

Bước 2: Chuẩn bị dây cáp 3 pha: gọt dũa cẩn thận, tránh làm rách lớp vỏ bảo vệ bên trong. Dùng kìm kẹp cos để cố định đầu dây, đảm bảo tiếp xúc chắc chắn với đồng hồ điện.

Bước 3: Mở nắp đồng hồ điện và tiến hành đấu nối theo sơ đồ.

Sơ đồ đấu nối trực tiếp thường đánh số từ 1 đến 8, chia thành 4 nhóm:

• Nhóm A: 2 là ra, 1 là vào

• Nhóm B: 4 là ra, 3 là vào

• Nhóm C: 6 là ra, 5 là vào

• Nhóm D (dây trung tính): 8 là ra, 7 là vào

Cách 2: Đấu nối công tơ điện 3 pha gián tiếp

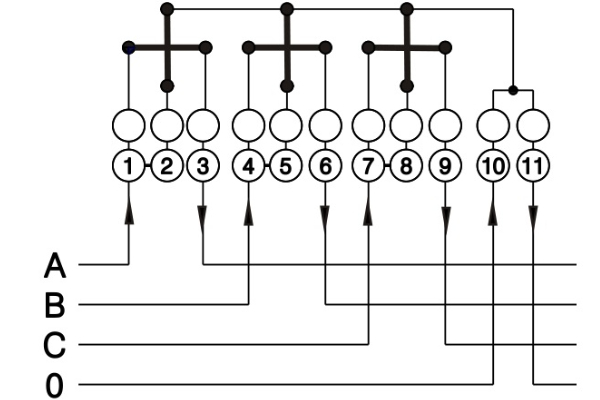

Cách đấu gián tiếp phức tạp hơn với 11 đầu ra dây, nhưng nguyên lý vẫn tương tự cách đấu trực tiếp, chỉ cần điều chỉnh một số bước. Sơ đồ đấu nối 11 chân tiếp xúc được chia thành 4 nhóm:

• Nhóm A: Tín hiệu dòng pha A (đầu 1 và 3) và tín hiệu điện áp pha A (đầu 2)

• Nhóm B: Tín hiệu dòng pha B (đầu 4 và 6) và tín hiệu điện áp pha B (đầu 5)

• Nhóm C: Tín hiệu dòng pha C (đầu 7 và 9) và tín hiệu điện áp pha C (đầu 8)

• Nhóm N (trung tính): Tín hiệu điện áp trung tính (đầu 10 và 11 đã nối lại với nhau)

Cách đấu điện 3 pha 4 dây

Hiện nay, có 2 cách đấu nối điện 3 pha cơ bản:

Cách 1: Đấu nối hình sao: Nối ba điểm cuối của pha với nhau tạo thành điểm trung tính.

Cách 2: Đấu nối hình tam giác: Lấy điểm đầu pha này nối với điểm cuối pha kia.

Cả hai cách đấu nối trên đều có thể sử dụng cho dòng điện 3 pha 380V, 220V và 200V, tùy theo nhu cầu sử dụng. Việc lựa chọn phương pháp đấu nối phù hợp giúp tối ưu hiệu suất và đảm bảo an toàn cho hệ thống điện.

Kết luận

Hiểu rõ điện 3 pha bao nhiêu Vôn và cách đấu nối công tơ điện 3 pha sẽ giúp bạn sử dụng điện hiệu quả, an toàn và bảo vệ các thiết bị điện. Hy vọng bài viết trên đây, Dianyo Powergen sẽ giúp bạn dễ dàng vận hành hệ thống điện 3 pha trong sinh hoạt và sản xuất công nghiệp. Mọi vướng mắc hãy liên hệ ngay với Dianyo Powergen qua website hoặc hotline 058.553.7777 để được hỗ trợ nhanh nhất.
