Mạch điện là gì? Cấu tạo và phân loại các loại mạch điện phổ biến hiện nay

Mạch điện là hệ thống gồm các phần tử điện được nối với nhau theo một vòng khép kín, cho phép dòng điện chạy qua để cung cấp năng lượng cho thiết bị hoạt động.Trong đó, mạch điện thường bao gồm nguồn điện, dây dẫn, thiết bị tiêu thụ điện và công tắc điều khiển.

Hiểu rõ mạch điện là gì giúp người dùng nắm được cách dòng điện di chuyển, phát hiện và xử lý sự cố kịp thời.

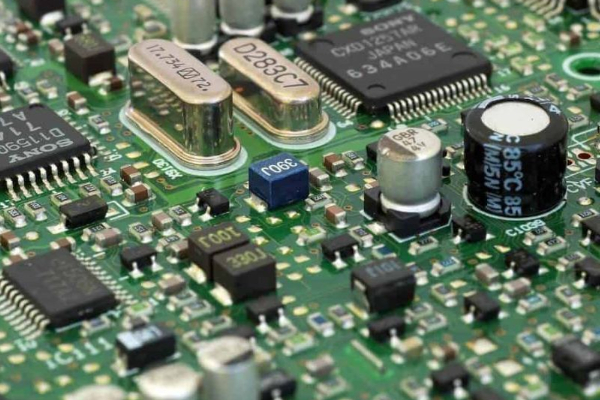

Mạch điện là gì?

Mạch điện là hệ thống gồm các linh kiện điện như điện trở, tụ điện, cuộn cảm, công tắc, dây dẫn, nguồn điện…được kết nối với nhau tạo thành một vòng kín, cho phép dòng điện di chuyển từ nguồn đến thiết bị tiêu thụ năng lượng. Tức là, mạch điện chính là con đường dẫn dòng điện, giúp truyền tải và phân phối điện năng đến các thiết bị để chúng hoạt động.

Trong thực tế, mạch điện có thể là mạch đơn giản như mạch đèn pin, quạt điện, ổ cắm hoặc mạch phức tạp như mạch điều khiển trong máy phát điện công nghiệp, hệ thống điện nhà máy, trung tâm dữ liệu…

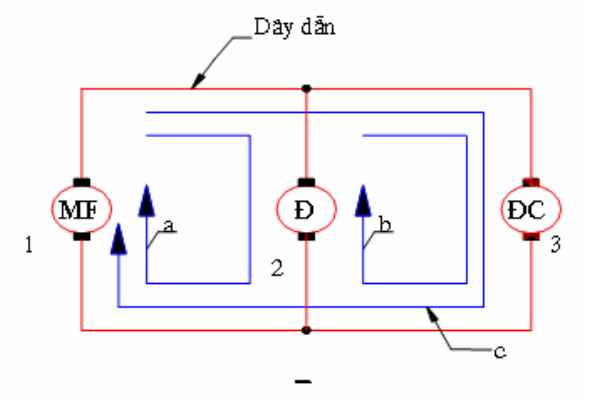

Cấu tạo của mạch điện

Một mạch điện cơ bản bao gồm bốn thành phần chính: nguồn điện, dây dẫn, tải và thiết bị điều khiển.

Nguồn điện

Nguồn điện cung cấp năng lượng cho toàn bộ mạch điện hoạt động. Tùy theo loại dòng điện sử dụng, nguồn có thể là:

• Pin hoặc ắc quy: cung cấp dòng điện một chiều DC.

• Nguồn điện lưới: cung cấp dòng điện xoay chiều AC.

• Bộ chuyển đổi nguồn: biến đổi AC thành DC cho các thiết bị điện tử hoặc hệ thống máy phát điện.

Dây dẫn

Dây dẫn là bộ phận kết nối các linh kiện trong mạch, cho phép dòng điện di chuyển giữa các thành phần. Thông thường, dây dẫn được làm từ đồng hoặc nhôm vì chúng có khả năng dẫn điện tốt, chịu tải cao và đảm bảo an toàn trong vận hành.

Tải điện (thiết bị tiêu thụ)

Tải điện là nơi điện năng được chuyển đổi thành các dạng năng lượng khác. Ví dụ:

• Bóng đèn: chuyển điện năng thành ánh sáng.

• Động cơ điện: chuyển điện năng thành cơ năng.

• Điện trở: giới hạn dòng điện, giúp bảo vệ linh kiện trong mạch.

Thiết bị điều khiển

Là bộ phận giúp kiểm soát, đóng cắt và bảo vệ mạch điện. Các thiết bị phổ biến gồm:

• Công tắc: dùng để đóng hoặc ngắt mạch điện.

• Cầu chì, aptomat: ngắt dòng khi xảy ra quá tải hoặc chập điện.

• Rơ-le, cảm biến: điều khiển tự động trong các hệ thống công nghiệp hoặc máy phát điện hiện đại.

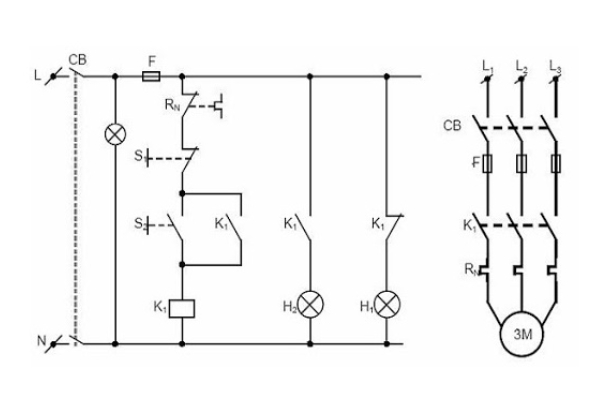

Nguyên lý hoạt động của mạch điện

Mạch điện hoạt động dựa trên nguyên tắc dòng điện di chuyển trong một vòng khép kín. Khi công tắc đóng, các linh kiện trong mạch được nối liền với nhau, dòng điện di chuyển từ cực dương - dây dẫn - tải cuối cùng là cực âm, tạo thành mạch điện kín. Khi công tắc mở hoặc dây dẫn bị đứt, mạch bị ngắt quãng, dòng điện không thể lưu thôn đó gọi là mạch điện hở.

Trong mạch điện một chiều (DC), dòng điện chỉ di chuyển theo một hướng cố định. Còn trong mạch điện xoay chiều (AC), dòng điện liên tục đổi chiều theo chu kỳ phổ biến là 50Hz hoặc 60Hz.

Hiệu điện thế, dòng điện và điện trở

Ba yếu tố quan trọng quyết định hoạt động của mạch điện là hiệu điện thế (V), dòng điện (I) và điện trở (R).

- Hiệu điện thế (V): là sự chênh lệch điện áp giữa hai điểm trong mạch, giúp dòng điện di chuyển.

- Dòng điện (I): là lượng điện tích di chuyển qua dây dẫn trong một đơn vị thời gian.

- Điện trở (R): là đại lượng cản trở dòng điện, ảnh hưởng trực tiếp đến công suất tiêu thụ của mạch.

Theo định luật Ohm, ta có công thức cơ bản: V = I × R

Công thức này được ứng dụng phổ biến trong việc thiết kế, đo kiểm và tối ưu hệ thống máy phát điện xoay chiều, giúp đảm bảo các mạch điện vận hành an toàn, ổn định và đạt hiệu suất cao nhất.

Các loại mạch điện được sử dụng phổ biến hiện nay

Mỗi loại mạch có cấu tạo, chức năng và phạm vi ứng dụng riêng, đóng vai trò quan trọng trong việc đảm bảo hệ thống điện hoạt động ổn định, an toàn và hiệu quả.

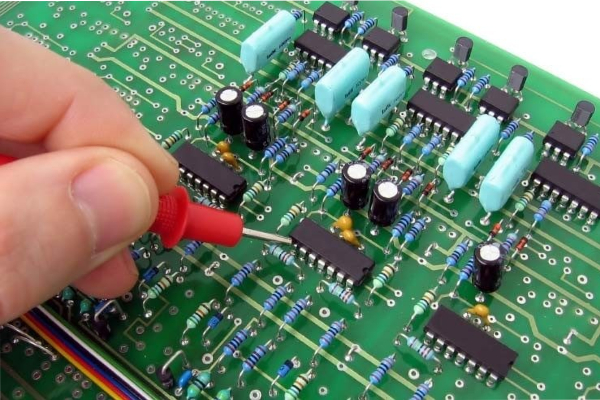

Mạch điện tử

Mạch điện tử là loại mạch được cấu tạo từ các linh kiện điện tử nhỏ như điện trở, tụ điện, cuộn cảm, diode, transistor, vi mạch (IC),… Những linh kiện này được kết nối với nhau bằng dây dẫn, giúp tín hiệu điện được khuếch đại, điều khiển và xử lý theo yêu cầu.

Mạch điện tử thường được ứng dụng trong thiết bị gia dụng như tivi, tủ lạnh, máy giặt, máy tính, điện thoại,… cũng như trong các hệ thống điều khiển xe máy, ô tô và thiết bị công nghiệp thông minh.

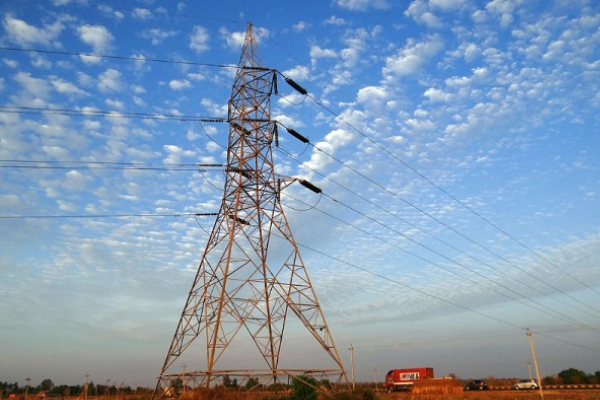

Mạch điện truyền dẫn năng lượng

Mạch điện truyền dẫn năng lượng là loại mạch điện quy mô lớn, thường dùng trong mạng lưới điện quốc gia để truyền tải điện năng từ nhà máy phát điện đến các khu dân cư, khu công nghiệp.

Một ví dụ điển hình là đường dây 500kV mạch truyền tải chính của Việt Nam, giúp đảm bảo cung cấp điện ổn định cho cả nước giúp truyền tải năng lượng hiệu quả, giảm hao tổn và đảm bảo điện năng đến đúng nơi tiêu thụ.

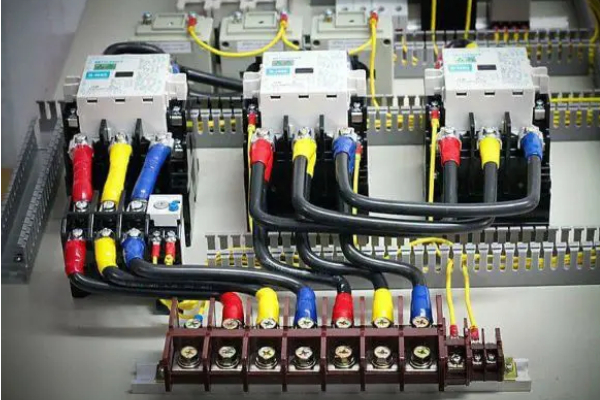

Mạch điện công nghiệp

Mạch điện công nghiệp được sử dụng trong nhà máy, xưởng sản xuất, khu công nghiệp và công trình xây dựng. Chúng thường đảm nhận nhiệm vụ điều khiển, vận hành và bảo vệ hệ thống máy móc, motor, đèn chiếu sáng, dây chuyền sản xuất.

Ngoài ra, còn có một số mạch điện chuyên dụng khác như:

• Mạch khuếch đại dùng để tăng cường tín hiệu điện yếu.

• Mạch nguồn cung cấp điện áp ổn định cho thiết bị.

• Mạch tạo xung sinh ra các tín hiệu xung theo chu kỳ nhất định.

• Mạch tạo sóng hình sin được dùng trong các thiết bị phát tín hiệu, bộ dao động, hoặc hệ thống âm thanh.

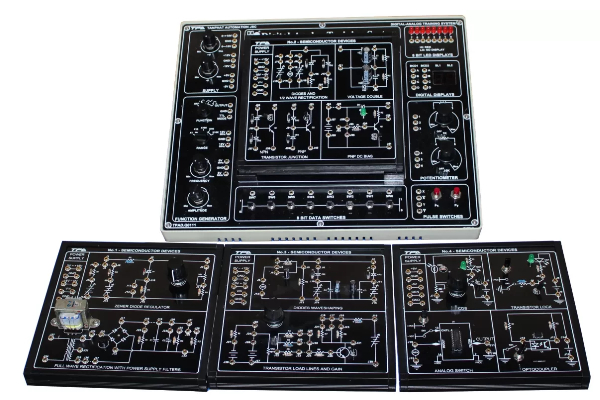

Các mô hình mạch điện chính

Dưới đây là những mô hình mạch điện chính thường gặp, giữ vai trò quan trọng trong việc duy trì, điều khiển và phân phối năng lượng điện trong hệ thống.

Nguồn điện áp

Nguồn điện áp là thành phần cốt lõi của bất kỳ mạch điện nào, bởi đây chính là nguồn cung cấp năng lượng giúp toàn bộ hệ thống vận hành. Nguồn điện áp (ký hiệu là U) tạo ra sự chênh lệch điện thế giữa hai điểm, từ đó đẩy dòng điện chạy qua các linh kiện điện tử hoặc thiết bị tiêu thụ điện.

Giá trị điện áp có thể bằng tổng điện áp của các nguồn nhỏ khi mắc nối tiếp, hoặc bằng giá trị điện áp của một nguồn duy nhất khi mắc song song. Từ đó, các thiết bị điện và máy móc trong mạch có thể hoạt động ổn định, liên tục.

Nguồn dòng điện

Nguồn dòng điện là nguồn cung cấp trực tiếp điện năng cho mạch, đảm bảo duy trì dòng điện không đổi qua các tải tiêu thụ. Dòng điện này có thể được tạo ra từ máy phát điện, pin, ắc quy hoặc các hệ thống lưu trữ năng lượng.

Nguồn dòng điện giữ vai trò quan trọng trong những mạch yêu cầu dòng điện ổn định như mạch điều khiển, mạch đo lường, hoặc các thiết bị điện tử công suất nhỏ.

Điện trở (R)

Điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện của vật liệu dẫn điện, được đo bằng đơn vị Ohm (Ω). Khi dòng điện đi qua điện trở, một phần năng lượng điện sẽ chuyển hóa thành nhiệt năng.Công thức tính điện trở: R = ρ.L/S hoặc R = U/I

Trong đó:

• ρ: điện trở suất của vật liệu (Ω.m)

• L: chiều dài dây dẫn (m)

• S: tiết diện dây dẫn (m²)

• U: hiệu điện thế giữa hai đầu vật dẫn (V)

• I: cường độ dòng điện đi qua vật dẫn (A)

Điện trở càng lớn thì khả năng dẫn điện càng kém, ngược lại, điện trở nhỏ giúp dòng điện dễ dàng lưu thông hơn trong mạch.

Điện dung (C)

Điện dung là khả năng tích trữ điện tích của một linh kiện, thường là tụ điện, và được đo bằng đơn vị Fara (F).  Công thức tính điện dung: C = q/U = dq/dU

Trong đó:

• C: điện dung của tụ điện (F)

• q: điện tích tích trữ (Coulomb)

• U: hiệu điện thế giữa hai bản tụ (V)

Điện dung càng lớn, khả năng tích điện càng cao, giúp mạch điện ổn định hơn khi có sự thay đổi điện áp, đặc biệt trong các mạch lọc, mạch dao động hoặc nguồn xung.

Điện cảm (L)

Điện cảm là đại lượng biểu thị khả năng chống lại sự thay đổi của dòng điện trong cuộn dây, còn gọi là hiện tượng tự cảm. Điện cảm được ký hiệu là L, đơn vị đo là Henry (H).

Khi dòng điện biến thiên, cuộn dây sinh ra suất điện động cảm ứng, giúp điều hòa dòng điện và lưu trữ năng lượng dưới dạng từ trường. Do đó, được ứng dụng rộng rãi trong các mạch lọc nhiễu, bộ nguồn xung, biến áp và động cơ điện.

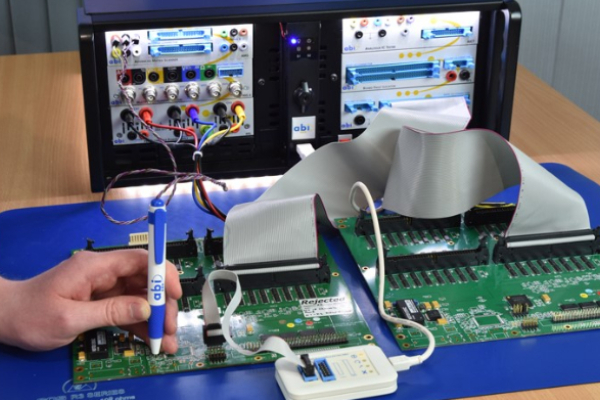

Ứng dụng của mạch điện trong đời sống và công nghiệp

Có thể dễ dàng nhận thấy mạch điện hiện diện trong hầu hết mọi lĩnh vực của cuộc sống  từ sinh hoạt hàng ngày đến sản xuất công nghiệp, nghiên cứu khoa học và y tế hiện đại, đây là nền tảng cho sự phát triển của công nghệ thông minh và tự động hóa ngày nay.

Ứng dụng của mạch điện trong đời sống hàng ngày

Mạch điện góp phần thay đổi cách con người sinh hoạt, làm việc và giao tiếp. Dưới đây là những ví dụ tiêu biểu trong đời sống hiện đại:

- Thiết bị chiếu sáng: Từ đèn huỳnh quang, đèn LED đến hệ thống chiếu sáng thông minh, tất cả đều hoạt động nhờ các mạch điện điều khiển dòng điện và công suất. Bên cạnh đó, công nghệ cảm biến và điều khiển từ xa giúp tối ưu năng lượng và nâng cao tiện ích cho người dùng.

- Thiết bị điện gia dụng:  Hầu hết các thiết bị trong gia đình đều hoạt động dựa trên mạch điện như:

• Quạt điện, điều hòa sử dụng mạch điều khiển tốc độ, nhiệt độ.

• Tủ lạnh, lò vi sóng, bếp từ vận hành thông qua mạch điều khiển nhiệt và công suất.

• Máy giặt, máy sấy được lập trình bằng mạch điện tử để kiểm soát chu trình, thời gian và chế độ hoạt động.

- Thiết bị công nghệ và viễn thông: Ứng dụng trong điện thoại di động, máy tính, tivi, router Wi-Fi hay hệ thống mạng Internet giúp xử lý dữ liệu, hiển thị hình ảnh, kết nối không dây và truyền tải thông tin với tốc độ cao.

- Phương tiện giao thông: Trong ô tô, xe máy điện hay xe buýt điện, mạch điện đóng vai trò điều khiển động cơ, đèn chiếu sáng, hệ thống an toàn (ABS, túi khí) và giải trí. Các phương tiện hiện đại ngày càng sử dụng nhiều mạch điện tử để tăng tính an toàn và tiết kiệm năng lượng.

Ứng dụng của mạch điện trong công nghiệp

Trong sản xuất và quản lý năng lượng, mạch điện là nền tảng vận hành của hầu hết các hệ thống công nghiệp hiện đại.

- Hệ thống điện công nghiệp: Các nhà máy, khu công nghiệp sử dụng mạch điện để phân phối và điều khiển nguồn điện cho dây chuyền sản xuất. Các thiết bị bảo vệ như cầu dao tự động, rơ-le, biến tần giúp đảm bảo an toàn, tránh quá tải và nâng cao hiệu suất.

- Tự động hóa sản xuất như Robot công nghiệp sử dụng mạch điện điều khiển chính xác các chuyển động, cắt, hàn, lắp ráp hoặc dây chuyền tự động được tích hợp cảm biến, PLC, bộ điều khiển giúp tăng năng suất và giảm thiểu sai sót.

- Hệ thống điều khiển và giám sát như SCADA giúp giám sát, thu thập dữ liệu và điều khiển sản xuất từ xa hoặc mạch điện cảnh báo: được dùng trong hệ thống an ninh, chống trộm, camera, cảm biến cháy nổ.

- Năng lượng và điện lực như điện mặt trời, điện gió mạch điện giúp chuyển đổi, lưu trữ và điều phối năng lượng hiệu quả. Hay lưới điện thông minh (Smart Grid) ứng dụng các mạch điện hiện đại để tối ưu hóa phân phối điện năng và giảm tổn thất.

Ứng dụng của mạch điện trong y tế và khoa học

Mạch điện còn có vai trò quan trọng trong nghiên cứu, y học và công nghệ sinh học.

- Thiết bị y tế: Máy đo huyết áp, máy điện tim (ECG), máy chụp X-quang… đều chứa các mạch điện tử tinh vi giúp đo lường, xử lý và hiển thị thông tin sinh học.

- Công nghệ sinh học: Mạch điện được dùng trong cảm biến sinh học, máy phân tích ADN, hỗ trợ nghiên cứu và chẩn đoán bệnh chính xác.

- Thiết bị thí nghiệm: Các hệ thống đo lường, phân tích, kiểm tra vật liệu trong phòng thí nghiệm đều được vận hành thông qua các mạch điện điều khiển.

Kết luận

Qua bài viết, chúng ta đã hiểu rõ mạch điện là gì, cấu tạo, nguyên lý hoạt động cũng như vai trò và ứng dụng của mạch điện trong đời sống và công nghiệp.Với tầm quan trọng và sự ứng dụng rộng rãi, hiểu rõ mạch điện và cách thức hoạt động của nó không chỉ giúp người dùng khai thác hiệu quả các thiết bị điện mà còn mở ra nhiều cơ hội cho việc nghiên cứu, sáng tạo và phát triển công nghệ trong tương lai.

Nếu bạn quan tâm đến các hệ thống điện công nghiệp, máy phát điện hoặc giải pháp điện năng tối ưu, hãy tiếp tục theo dõi các bài viết chuyên sâu từ  Dianyo Powergen để cập nhật những kiến thức hữu ích và xu hướng công nghệ mới nhất.
