Máy biến áp là gì? cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Máy biến áp là thiết bị điện từ có nhiệm vụ biến đổi điện áp của dòng điện xoay chiều (AC) từ mức này sang mức khác thường là tăng áp hoặc giảm áp để phù hợp với nhu cầu sử dụng và đảm bảo hiệu suất truyền tải cao nhất. Máy biến áp giúp dòng điện được truyền đi xa mà vẫn giảm thiểu hao tổn năng lượng, đồng thời đảm bảo an toàn và ổn định cho toàn bộ hệ thống điện.

Bài viết dưới đây Dianyo Powergen sẽ giúp bạn hiểu chi tiết máy biến áp là gì, cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng thực tế trong đời sống và công nghiệp hiện đại.

Máy biến áp là gì?

Máy biến áp (tên tiếng anh: Transformer) là thiết bị điện từ có chức năng truyền tải năng lượng điện xoay chiều giữa hai hoặc nhiều mạch điện thông qua hiện tượng cảm ứng điện từ. Tức là, máy biến áp giúp thay đổi mức điện áp của dòng điện xoay chiều từ cao xuống thấp (máy biến áp hạ áp) hoặc từ thấp lên cao (máy biến áp tăng áp) mà không thay đổi tần số dòng điện.

Máy biến áp có giúp tối ưu hiệu suất truyền tải điện năng, giảm tổn hao công suất trên đường dây và đảm bảo an toàn cho các thiết bị sử dụng điện. Nhờ đó, điện năng có thể được truyền đi xa hàng chục đến hàng trăm kilomet từ nhà máy phát điện đến khu vực tiêu thụ mà vẫn giữ được hiệu suất cao.

Ngày nay, máy biến áp được ứng dụng rộng rãi trong nhiều lĩnh vực như trạm biến áp, nhà máy sản xuất, khu công nghiệp, cũng như thiết bị điện dân dụng, đóng vai trò trung gian giúp cân bằng điện áp và duy trì hoạt động ổn định của toàn bộ mạng lưới điện.

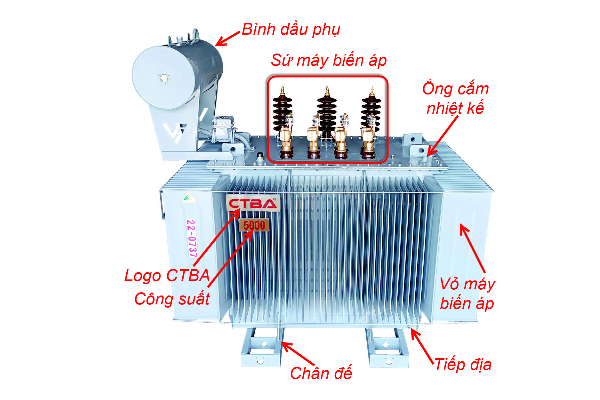

Cấu tạo máy biến áp

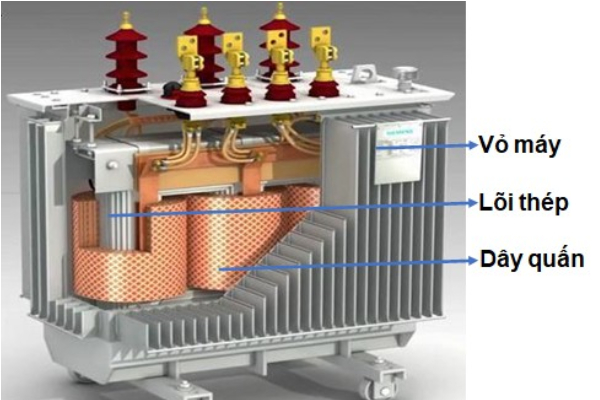

Một máy biến áp tiêu chuẩn thường bao gồm hai bộ phận chính là lõi thép và dây cuốn, cùng với các bộ phận phụ trợ khác như vỏ máy, dầu cách điện, hệ thống làm mát và các thiết bị bảo vệ.

Lõi thép

Lõi thép là bộ phận trung tâm của máy biến áp, được chế tạo từ thép kỹ thuật điện loại vật liệu có khả năng dẫn từ cao. Để giảm tổn hao do dòng điện xoáy trong quá trình vận hành, lõi thép được ghép từ nhiều lá thép mỏng, mỗi lá được sơn cách điện hai mặt và xếp chồng lên nhau.

Dây cuốn

Dây cuốn là phần tạo nên chức năng biến đổi điện áp của máy biến áp, được làm từ đồng hoặc nhôm có tiết diện tròn hoặc hình chữ nhật, bên ngoài được bọc cách điện kỹ lưỡng. Các cuộn dây được quấn quanh lõi thép, bao gồm cuộn sơ cấp và cuộn thứ cấp, đảm bảo việc truyền năng lượng điện từ mạch này sang mạch khác thông qua từ trường.

Vỏ máy (Enclosure)

Vỏ máy biến áp thường được làm từ thép, nhôm hoặc vật liệu cách điện cao cấp. Bộ phận này có chức năng bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học bên ngoài, đồng thời giúp đảm bảo an toàn trong quá trình vận hành.

Dầu cách điện (Insulating Oil)

Trong các máy biến áp công suất lớn, dầu cách điện được sử dụng để làm mát và cách điện cho các bộ phận bên trong. Dầu giúp giảm nhiệt độ khi máy vận hành lâu dài, đảm bảo hiệu suất và kéo dài tuổi thọ thiết bị.

Các bộ phận phụ trợ

Máy biến áp hiện đại còn được trang bị nhiều bộ phận phụ trợ nhằm nâng cao khả năng hoạt động:

• Bộ điều chỉnh điện áp (Tap Changer): Giúp điều chỉnh điện áp đầu ra, duy trì ổn định cho hệ thống.

• Hệ thống làm mát (Cooling System): Gồm quạt gió, bơm dầu hoặc cánh tản nhiệt, giữ máy ở mức nhiệt an toàn.

• Thiết bị bảo vệ (Protection Devices): Bao gồm rơ le, cầu chì, thiết bị chống sét – giúp máy tránh sự cố quá tải, ngắn mạch.

Cách điện (Insulation)

Các vật liệu như giấy cách điện, nhựa hoặc composite được sử dụng để cách điện giữa các cuộn dây và giữa cuộn dây với lõi thép. Nhờ hệ thống cách điện này, máy biến áp có thể hoạt động ổn định, an toàn và hiệu quả trong các hệ thống truyền tải điện năng.

Phân loại máy biến áp phổ biến hiện nay

Tùy theo cấu tạo, chức năng, phương pháp cách điện và nhiệm vụ sử dụng, máy biến áp được chia thành nhiều loại khác nhau, phù hợp cho từng ứng dụng cụ thể trong công nghiệp và dân dụng.

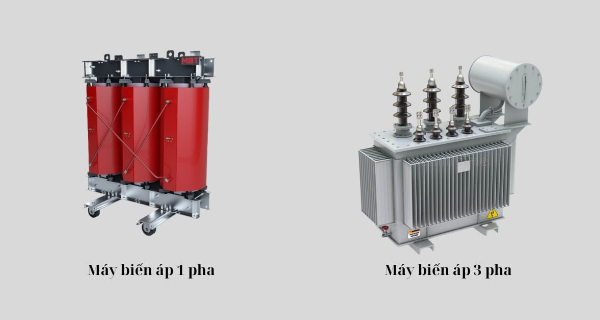

Phân loại theo cấu tạo

- Máy biến áp một pha: Thường được dùng trong các hệ thống điện nhỏ, hộ gia đình hoặc thiết bị có công suất thấp.

- Máy biến áp ba pha: Được sử dụng phổ biến trong công nghiệp và hệ thống truyền tải điện, có khả năng cung cấp điện năng lớn và ổn định hơn.

Phân loại theo chức năng

- Máy biến áp tăng thế: Dùng để tăng điện áp từ thấp lên cao, phục vụ truyền tải điện đi xa, giảm tổn thất trên đường dây.

- Máy biến áp hạ thế: Dùng để giảm điện áp từ cao xuống thấp, đáp ứng nhu cầu sử dụng điện của các thiết bị hoặc nhà máy.

Phân loại theo cách thức cách điện

- Máy biến áp dầu: Sử dụng dầu cách điện để làm mát và bảo vệ các cuộn dây, thường có tuổi thọ cao và được dùng cho công suất lớn.

- Máy biến áp khô: Không sử dụng dầu, mà cách điện bằng nhựa epoxy hoặc không khí, thích hợp cho các khu vực kín hoặc có yêu cầu an toàn cháy nổ cao.

Phân loại theo nhiệm vụ sử dụng

Máy biến áp còn được chia theo mục đích hoạt động, gồm:

• Máy biến áp điện lực: Dùng trong các trạm biến áp, hệ thống truyền tải điện quốc gia.

• Máy biến áp dân dụng: Cung cấp điện cho thiết bị sinh hoạt hoặc máy móc nhỏ.

• Máy biến áp hàn: Cung cấp dòng điện lớn cho các thiết bị hàn điện.

• Máy biến áp xung: Dùng trong các mạch điện tử, thiết bị viễn thông hoặc máy tính.

Nguyên lý hoạt động của máy biến áp

Máy biến áp vận hành dựa trên nguyên lý cảm ứng điện từ, bao gồm hai hiện tượng vật lý cơ bản:

- Dòng điện chạy qua dây dẫn tạo ra từ trường.

- Sự biến thiên của từ thông trong cuộn dây sẽ sinh ra một suất điện động cảm ứng.

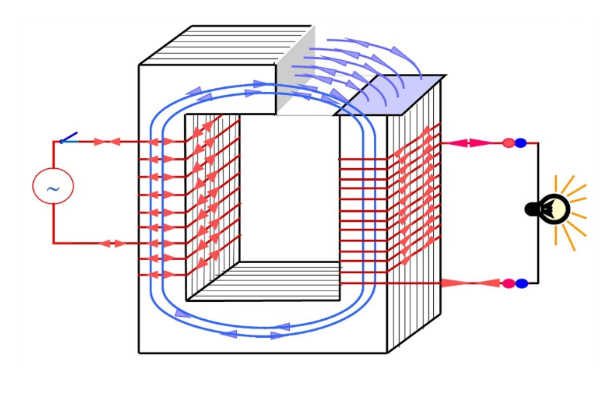

Máy biến áp có hai cuộn dây chính là cuộn sơ cấp (N1) và cuộn thứ cấp (N2), được quấn quanh lõi thép khép kín. Khi đặt một điện áp xoay chiều U1 vào cuộn sơ cấp N1, dòng điện I1 sinh ra trong cuộn dây này sẽ tạo nên từ thông biến thiên trong lõi thép. Từ thông này móc vòng qua cuộn thứ cấp N2, cảm ứng ra một suất điện động U2.

Nếu cuộn thứ cấp được nối với tải, dòng điện I2 sẽ xuất hiện và truyền năng lượng điện từ cuộn sơ cấp sang cuộn thứ cấp. Nhờ vậy, máy biến áp có thể thay đổi mức điện áp (tăng hoặc giảm) tùy theo nhu cầu sử dụng mà không làm thay đổi tần số của dòng điện.

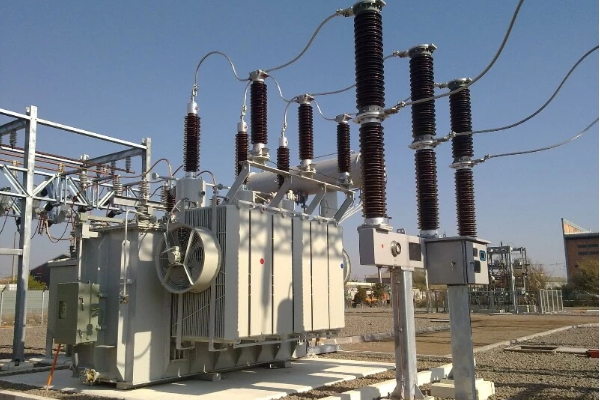

Công dụng của máy biến áp

Máy biến áp có khả năng chuyển đổi điện áp xoay chiều từ mức này sang mức khác, giúp tối ưu quá trình truyền tải điện năng, giảm tổn thất và đảm bảo an toàn cho người sử dụng.

• Trong hệ thống điện quốc gia, máy biến áp được dùng để tăng điện áp từ máy phát điện (thường là trung thế 10kV, 22kV hoặc 35kV) lên cao thế hàng trăm kilovolt để truyền tải điện đi xa, giảm thiểu hao phí năng lượng.

• Ở các trạm phân phối, máy biến áp lại có nhiệm vụ hạ điện áp từ cao thế xuống mức 230V hoặc 400V  phù hợp với nhu cầu sử dụng trong gia đình, văn phòng, nhà xưởng.

• Trong điện dân dụng, các loại máy biến áp công suất nhỏ giúp ổn định điện áp, bảo vệ thiết bị điện gia dụng khỏi sự thay đổi điện áp đột ngột.

Ví dụ: Khi sử dụng máy biến áp hạ thế, điện áp từ đường dây trung thế 22kV có thể được chuyển đổi xuống 230V mức điện áp tiêu chuẩn cho các thiết bị điện trong gia đình.

Ứng dụng thực tế của máy biến áp

Máy biến áp có mặt trong hầu hết các lĩnh vực của đời sống và sản xuất hiện đại. Dưới đây là những ứng dụng phổ biến và quan trọng nhất:

Truyền tải và phân phối điện năng

- Tăng điện áp: Giúp nâng điện áp lên cao để truyền tải điện đi xa, giảm tổn thất do điện trở dây dẫn.

- Giảm điện áp: Ở đầu ra, máy biến áp giảm điện áp xuống mức phù hợp, đảm bảo an toàn cho người tiêu dùng và thiết bị điện.

Ứng dụng trong công nghiệp

- Cấp nguồn cho lò điện: Cung cấp dòng điện lớn, ổn định cho các lò luyện kim và nhà máy sản xuất thép.

- Nguồn điện cho máy hàn: Giúp máy hàn hoạt động hiệu quả, tạo mối hàn bền chắc và ổn định.

Ứng dụng trong điện tử và viễn thông

- Cấp nguồn cho thiết bị điện tử: Máy biến áp mini được sử dụng trong bộ nguồn của máy tính, tivi, điện thoại, router viễn thông,… để chuyển đổi điện áp phù hợp.

- Cách ly mạch điện: Đảm bảo an toàn, ngăn ngừa sự cố rò điện và bảo vệ linh kiện trong các thiết bị điện tử.

Ứng dụng trong lĩnh vực y tế

- Thiết bị y tế: Máy biến áp giúp cung cấp nguồn điện ổn định và an toàn cho các thiết bị như máy chụp X-quang, MRI, CT Scanner hoặc các hệ thống chuẩn đoán hiện đại.

Ứng dụng trong năng lượng tái tạo

- Hệ thống điện mặt trời và điện gió: Máy biến áp chuyển đổi điện áp từ các nguồn năng lượng tái tạo sang mức phù hợp để hòa lưới điện quốc gia, giúp khai thác tối đa nguồn năng lượng xanh.

Ứng dụng trong giao thông vận tải

- Đường sắt điện khí hóa: Máy biến áp cung cấp điện cho hệ thống đường sắt, giúp vận hành các đoàn tàu điện một cách an toàn và hiệu quả.

Ứng dụng dân dụng

- Ổn định điện áp gia đình: Máy biến áp được tích hợp trong các thiết bị ổn áp hoặc UPS, giúp duy trì điện áp ổn định và bảo vệ thiết bị điện khỏi chập cháy hoặc sụt áp.

Kết luận

Từ công nghiệp nặng cho đến sinh hoạt hàng ngày, máy biến áp đóng vai trò trung tâm trong việc truyền tải, phân phối và sử dụng điện năng hiệu quả. Nhờ có thiết bị này, dòng điện được truyền đi xa mà vẫn ổn định, giúp các hệ thống điện hoạt động an toàn, tiết kiệm và liên tục.

Hiểu rõ máy biến áp là gì và công dụng của nó giúp người dùng chủ động hơn trong việc lựa chọn, vận hành và bảo trì hệ thống điện. Nếu bạn đang tìm kiếm các giải pháp nguồn điện ổn định, tiết kiệm và an toàn, hãy tiếp tục theo dõi những bài viết tiếp theo từ Dianyo Powergen để cập nhật kiến thức hữu ích nhất về thiết bị điện công nghiệp.
