Roto và Stato là gì? Cấu tạo và nguyên lý hoạt động chi tiết

Trong các loại máy điện, đặc biệt là động cơ điện và máy phát điện, hai bộ phận quan trọng nhất chính là roto và stato. Đây được xem là “trái tim” giúp thiết bị vận hành ổn định, tạo ra và chuyển đổi năng lượng điện cơ.

Trong bài viết này, Dianyo PowerGen sẽ cùng bạn tìm hiểu chi tiết về khái niệm, vai trò, cũng như cách hoạt động của roto và stato cụ thể và rõ ràng.

Roto và Stato là gì?

Trong các động cơ điện và máy phát điện, roto và stato là hai bộ phận cốt lõi, giữ vai trò quyết định trong việc biến đổi năng lượng điện thành cơ năng (hoặc ngược lại). Nhờ sự kết hợp ăn ý giữa roto và stato, các thiết bị điện mới có thể vận hành trơn tru, mang lại hiệu quả tối ưu. Đây là lý do tại sao cả hai bộ phận này thường xuyên xuất hiện trong nhiều thiết bị quen thuộc như quạt điện, máy bơm nước, máy khoan, động cơ công nghiệp và máy phát điện.

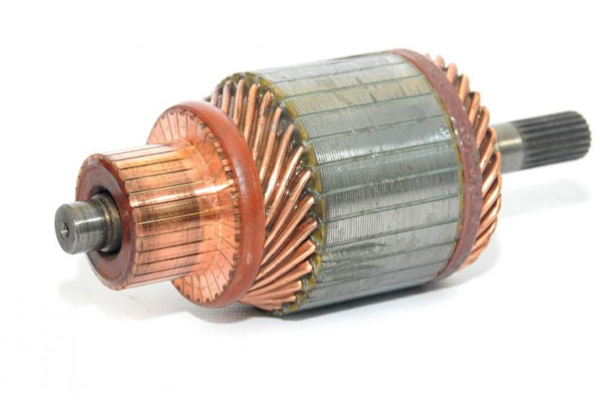

1. Roto là gì?

Roto là phần chuyển động quay của động cơ điện. Khi dòng điện chạy qua các cuộn dây trên roto, nó tạo ra mô-men xoắn, khiến roto quay liên tục. Chuyển động quay này sẽ truyền năng lượng cơ học đến các bộ phận khác trong hệ thống, giúp thiết bị hoạt động.

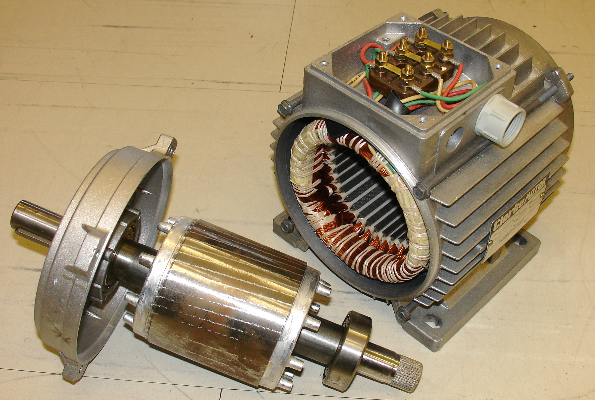

2. Stato là gì?

Stato là phần cố định, không chuyển động của động cơ điện, bao quanh roto. Bên trong stato chứa các cuộn dây hoặc nam châm vĩnh cửu, khi được cấp điện sẽ tạo ra từ trường quay. Từ trường này tương tác trực tiếp với roto, sinh ra lực khiến roto chuyển động.

Roto và stato đóng vai trò bổ trợ lẫn nhau stato tạo từ trường, còn roto tiếp nhận và biến đổi thành chuyển động quay. Nhờ đó, động cơ điện và máy phát điện mới có thể phát huy hết công suất của mình.

Cấu tạo của Roto và Stato

Roto và Stato là hai bộ phận quan trọng quyết định khả năng biến đổi năng lượng điện thành cơ năng, đồng thời ảnh hưởng trực tiếp đến hiệu suất và độ bền của động cơ.

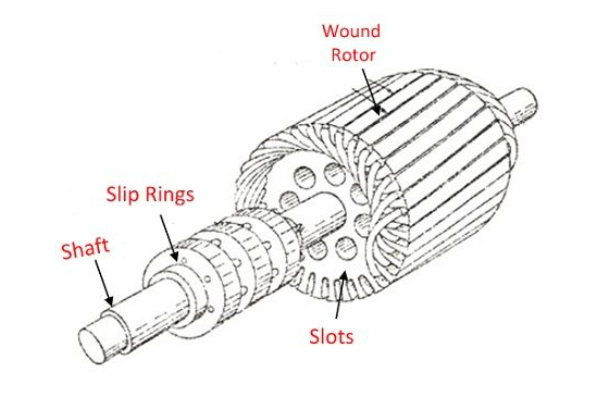

1. Cấu tạo Roto

Roto là phần quay của động cơ, có cấu tạo khá phức tạp nhằm đáp ứng các yêu cầu kỹ thuật. Cấu tạo cơ bản của roto gồm ba thành phần chính:

Lõi thép roto

Được ghép từ nhiều lá thép kỹ thuật điện mỏng (thường là thép silic) để giảm tổn thất do dòng điện xoáy. Các lá thép được dập và ép lại thành khối, mặt ngoài có rãnh để đặt dây quấn, còn trung tâm có lỗ lắp trục.

Dây quấn hoặc thanh dẫn điện

- Roto lồng sóc: phổ biến nhất, gồm các thanh dẫn điện bằng nhôm hoặc đồng đặt trong rãnh lõi thép, hai đầu nối với vòng ngắn mạch, tạo thành hình “lồng sóc”.

- Roto dây quấn: có các cuộn dây quấn riêng biệt đặt trong rãnh lõi thép, kết nối qua vòng trượt và chổi than. Loại này cho phép điều chỉnh tốc độ và mô-men xoắn linh hoạt hơn.

Trục máy

Kết nối trực tiếp với lõi thép roto, có nhiệm vụ truyền chuyển động quay đến các bộ phận cơ khí khác. Thường được chế tạo từ thép để đảm bảo độ bền, chịu lực và độ ổn định cao.

2. Cấu tạo Stato

Stato là phần tĩnh của động cơ, bao quanh roto, gồm hai thành phần chủ yếu:

Lõi thép stato

Cấu tạo từ các lá thép kỹ thuật điện mỏng ép chặt thành hình trụ. Bên trong lõi thép có các rãnh dọc theo trục để đặt dây quấn, đồng thời giúp tản nhiệt tốt và cố định vững chắc khi gắn vào vỏ máy.

Dây quấn stato

Thường được làm từ dây đồng ba pha, đặt trong các rãnh của lõi thép. Có hai kiểu nối phổ biến:

- Nối hình sao (Y): ba đầu cuộn dây nối vào một điểm trung tính, cho điện áp pha thấp nhưng dòng điện lớn.

- Nối hình tam giác (Δ): ba cuộn dây nối tiếp nhau thành vòng khép kín, cho điện áp pha cao hơn nhưng dòng điện nhỏ hơn.

Roto và stato kết hợp chặt chẽ với nhau để tạo thành hệ thống hoàn chỉnh. Stato tạo ra từ trường quay, còn roto tiếp nhận và chuyển hóa thành chuyển động cơ học, giúp động cơ điện vận hành mạnh mẽ và ổn định.

Các loại động cơ điện sử dụng roto và stato

Có hai loại động cơ điện xoay chiều phổ biến sử dụng stato và roto hiện nay:

- Động cơ không đồng bộ (động cơ cảm ứng): là loại động cơ phổ biến nhất do được sử dụng rộng rãi trong công nghiệp và cả dân dụng. Roto của động cơ không đồng bộ thường là loại roto lồng sóc, có cấu tạo đơn và độ bền cao.

- Động cơ đồng bộ: là loại động cơ có tốc độ quay đồng bộ với tần số của dòng điện cung cấp. Roto của động cơ đồng bộ thường là loại roto dây quấn, cho phép điều khiển tốc độ linh hoạt hơn so với động cơ không đồng bộ.

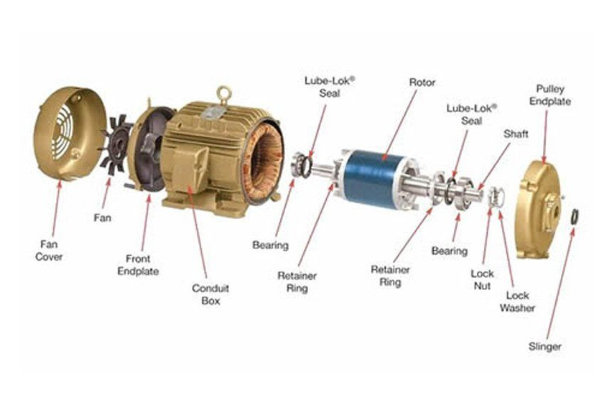

Chức năng của Roto và Stato

Trong động cơ điện, roto và stato là hai bộ phận cùng phối hợp để tạo ra chuyển động quay. Khi dòng điện chạy qua cuộn dây của stato, từ trường quay được hình thành bao quanh roto. Lúc này, roto phản ứng với từ trường đó, sinh ra lực điện từ và biến đổi năng lượng điện thành cơ năng dưới dạng mô-men xoắn, giúp động cơ hoạt động.

Từ trường quay của Stato

Stato giữ vai trò chủ động trong việc tạo ra từ trường quay. Khi dòng điện xoay chiều đi qua dây quấn stato, nó tạo ra một từ trường chuyển động liên tục. Tốc độ quay của từ trường này phụ thuộc vào tần số dòng điện cung cấp và số cực của stato. Đây chính là yếu tố quyết định tốc độ vận hành của động cơ.

Cảm ứng điện từ trong Roto

Roto hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi tiếp xúc với từ trường quay của stato, roto sinh ra dòng điện cảm ứng trong cuộn dây (đối với roto dây quấn) hoặc trong các thanh dẫn điện (đối với roto lồng sóc). Chính dòng điện cảm ứng này sẽ tương tác với từ trường stato để tạo ra lực điện từ và mô-men xoắn, khiến roto quay.

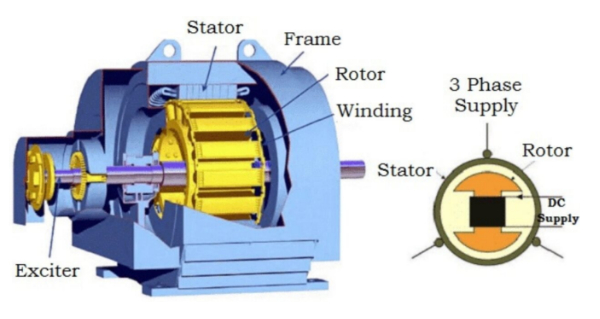

Nguyên lý hoạt động của động cơ không đồng bộ và động cơ đồng bộ

Tùy vào cấu tạo và cơ chế làm việc, động cơ được chia thành động cơ không đồng bộ và động cơ đồng bộ. Mỗi loại có nguyên lý hoạt động, ưu nhược điểm riêng biệt, phù hợp với từng ứng dụng cụ thể.

Cách hoạt động của Roto và Stato trong động cơ không đồng bộ

Ở động cơ không đồng bộ, roto không quay đồng tốc với từ trường quay của stato. Sự chênh lệch tốc độ này gọi là trượt. Chính sự trượt này tạo ra dòng điện cảm ứng trong cuộn dây hoặc thanh dẫn điện của roto. Dòng điện cảm ứng sẽ tương tác với từ trường stato để sinh ra mô-men xoắn, làm roto quay.

Với thiết kế đơn giản, vận hành bền bỉ, chi phí đầu tư thấp. Tuy nhiên, hiệu suất hoạt động thấp hơn so với động cơ đồng bộ, và tốc độ quay không ổn định khi tải thay đổi.

Nguyên lý hoạt động của Roto và Stato trong động cơ đồng bộ

Trong động cơ đồng bộ, roto quay đúng bằng tốc độ của từ trường stato, tức là không có hiện tượng trượt. Để đạt được sự đồng bộ, roto thường được trang bị nam châm vĩnh cửu hoặc cuộn dây cấp dòng điện một chiều để tạo từ trường riêng. Từ trường này khóa chặt với từ trường của stato, giúp roto quay đồng tốc.

Với hiệu suất cao, tốc độ quay ổn định và chính xác, đặc biệt phù hợp cho các thiết bị cần đồng bộ hóa. Tuy nhiên, nhược điểm có cấu tạo phức tạp, chi phí đầu tư cao hơn, đồng thời yêu cầu hệ thống điều khiển tinh vi để đảm bảo sự đồng bộ.

Cách phân biệt Roto và Stato nhanh chóng, cụ thể

Để dễ phân biệt, Dianyo PowerGen hướng dẫn bạn cách chú ý:

• Stato: Là phần tĩnh, chứa cuộn dây sinh ra từ trường quay khi được cấp điện.

• Roto: Là phần động, nằm bên trong stato, phản ứng với từ trường này để quay và chuyển đổi năng lượng điện thành cơ năng.

Stato tạo ra từ trường quay, roto phản ứng để quay đây chính là điểm khác biệt cơ bản nhất giữa roto và stato, giúp bạn nhanh chóng phân biệt chính xác hai bộ phận quan trọng của động cơ điện

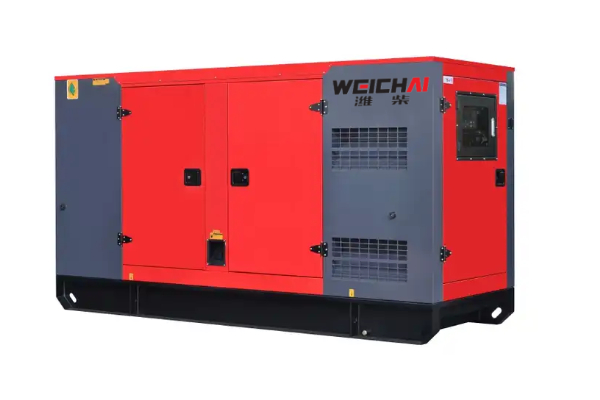

Ứng dụng của Roto và Stato trong đời sống

Với vai trò là thành phần cốt lõi của động cơ điện, roto và stato đảm nhiệm chức năng chuyển đổi năng lượng điện thành cơ năng, tạo nên chuyển động cần thiết để phục vụ nhiều hoạt động trong gia đình và công nghiệp.

Ứng dụng của Roto và Stato trong thiết bị gia dụng

Trong gia đình, roto và stato hoạt động âm thầm nhưng mang lại hiệu quả to lớn. Bạn có thể bắt gặp chúng trong các thiết bị quen thuộc như máy giặt, tủ lạnh, điều hòa không khí, máy bơm nước, quạt điện .Ngoài ra, các thiết bị như máy hút bụi, máy xay sinh tố, lò vi sóng cũng cần đến động cơ điện để hoạt động ổn định và hiệu quả.

Ứng dụng của Roto và Stato trong công nghiệp

Trong lĩnh vực sản xuất công nghiệp, roto và stato là bộ phận chủ chốt của nhiều loại máy móc và dây chuyền như máy tiện, máy phay, máy khoan, máy phát điện công nghiệp, băng tải, máy bơm công nghiệp, hệ thống tự động hóa và robot công nghiệp.

Kết luận

Roto và stato là hai bộ phận không thể thiếu trong cả đời sống sinh hoạt lẫn sản xuất công nghiệp. Việc hiểu rõ chức năng và ứng dụng của chúng sẽ giúp bạn đánh giá, lựa chọn và khai thác tối đa hiệu quả của các thiết bị điện.
