Sơ đồ mạch điện là gì? Cách đọc và ứng dụng của sơ đồ mạch điện

Sơ đồ mạch điện dùng để thể hiện cấu trúc và mối liên hệ giữa các thiết bị, linh kiện trong một hệ thống điện. Thông qua sơ đồ mạch, kỹ sư có thể dễ dàng quan sát, tính toán, lắp đặt và kiểm tra hoạt động của toàn bộ hệ thống, từ quy mô nhỏ như mạch chiếu sáng dân dụng cho đến các hệ thống điện công nghiệp và máy phát điện công suất lớn.

Trong bài viết dưới đây, Dianyo Powergen sẽ cùng bạn tìm hiểu chi tiết sơ đồ mạch điện là gì, ý nghĩa các ký hiệu phổ biến và hướng dẫn cách đọc sơ đồ mạch điện chính xác, dễ hiểu nhất.

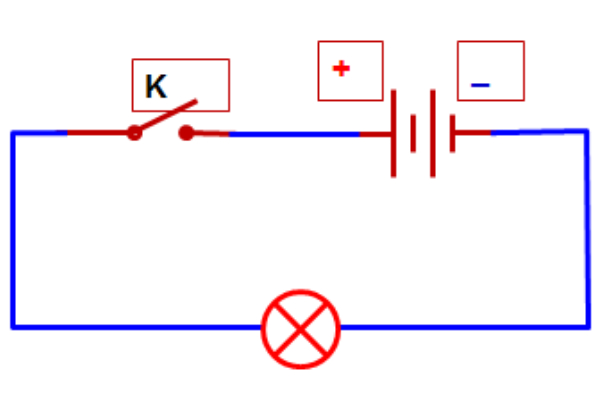

Sơ đồ mạch điện là gì?

Sơ đồ mạch điện (tiếng Anh: Circuit Diagram) là bản vẽ mô tả cách các linh kiện điện như điện trở, tụ điện, công tắc, nguồn điện… được kết nối trong một mạch điện. Đây là công cụ quan trọng giúp kỹ sư, thợ điện hiểu rõ nguyên lý hoạt động, cách bố trí và xử lý sự cố của hệ thống điện.

Trên thực tế, sơ đồ mạch điện thể hiện mối liên kết điện giữa các phần tử. Nhờ đó, người dùng có thể dễ dàng thiết kế, lắp đặt và bảo trì các mạch điện từ dân dụng đến công nghiệp, đặc biệt trong các hệ thống máy phát điện dự phòng và tủ điện điều khiển.

Việc hiểu rõ sơ đồ mạch điện giúp kỹ sư, kỹ thuật viên có thể:

• Thiết kế và thi công hệ thống điện chính xác, khoa học.

• Phân tích, kiểm tra, bảo trì và sửa chữa khi xảy ra sự cố.

• Tối ưu hiệu suất và độ an toàn trong hệ thống điện công nghiệp.

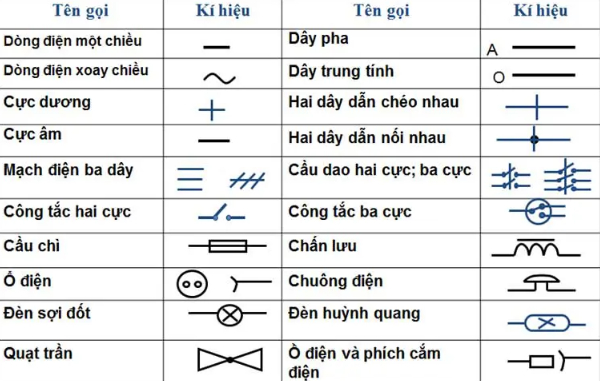

Các ký hiệu trong sơ đồ mạch điện

Sơ đồ mạch điện sử dụng các ký hiệu tiêu chuẩn được quy định thống nhất. Mỗi ký hiệu đại diện cho một linh kiện, giúp người xem nhanh chóng nhận biết và đọc hiểu mà không cần mô tả nhiều:

Một số ký hiệu cơ bản thường gặp gồm:

- Nguồn điện: Biểu tượng hình tròn hoặc hình chữ nhật có dấu “+” và “–”.

- Công tắc: Ký hiệu dạng gạch chéo hoặc đường thẳng đứt quãng.

- Bóng đèn: Biểu tượng hình tròn có dấu “X” bên trong.

- Điện trở: Đường gấp khúc thể hiện vật cản trong mạch.

- Tụ điện, cuộn cảm, diode, transistor, rơ-le, cảm biến… mỗi linh kiện đều có ký hiệu riêng để mô tả chức năng và vị trí trong mạch.

Các loại sơ đồ mạch điện phổ biến hiện nay

Tùy theo mục đích sử dụng, sơ đồ mạch điện được chia thành ba loại chính: sơ đồ nguyên lý, sơ đồ lắp đặt và sơ đồ điều khiển. Dưới đây là đặc điểm và ứng dụng riêng trong hệ thống điện.

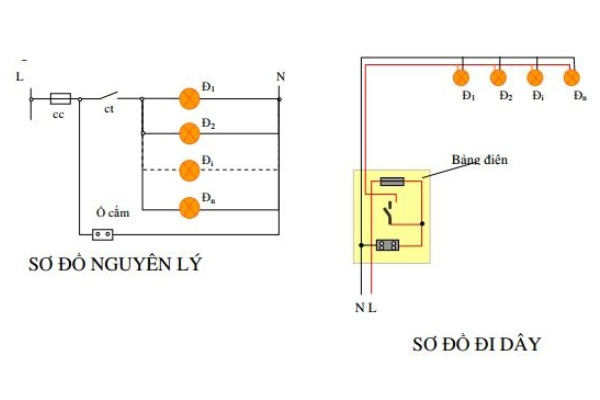

Sơ đồ nguyên lý

Sơ đồ nguyên lý mô tả cấu trúc và mối quan hệ điện học giữa các linh kiện trong mạch, nhưng không thể hiện vị trí thực tế của chúng.

• Thể hiện rõ cách hoạt động và dòng điện di chuyển trong mạch.

• Dùng trong thiết kế kỹ thuật, nghiên cứu, giảng dạy hoặc mô phỏng hoạt động điện tử.

Ví dụ: Sơ đồ nguyên lý của máy phát điện thể hiện rõ mối liên kết giữa stator, rotor, bộ chỉnh lưu và hệ thống kích từ.

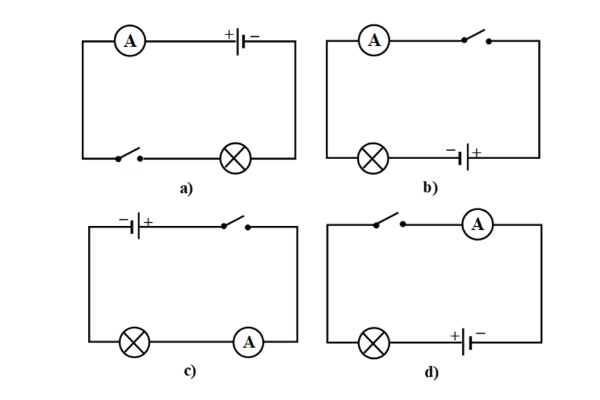

Sơ đồ lắp đặt

Khác với sơ đồ nguyên lý, sơ đồ lắp đặt thể hiện vị trí cụ thể của các thiết bị và cách đấu nối thực tế.

• Thể hiện vị trí thực tế của từng thiết bị, linh kiện và đường dây nối.

• Dùng để thi công, lắp đặt, sửa chữa hoặc tính toán vật tư (dây điện, ống luồn, hộp kỹ thuật…).

• Hỗ trợ người kỹ thuật viên xác định hướng đi dây, cách bố trí tủ điện, ổ cắm, thiết bị bảo vệ

Ví dụ: Trong ngành máy phát điện công nghiệp, sơ đồ lắp đặt giúp xác định chính xác điểm nối nguồn, vị trí máy cắt, đầu ra của máy phát, tủ ATS hoặc tủ phân phối.

Sơ đồ điều khiển

Sơ đồ điều khiển là loại sơ đồ thể hiện cách các thiết bị điện được vận hành và kiểm soát trong hệ thống bao gồm rơ-le, công tắc, cảm biến, PLC, contactor…, thể hiện logic hoạt động điều khiển

• Mô tả mối quan hệ giữa thiết bị điều khiển và tải điện.

• Giúp lập trình, thiết kế hệ thống tự động hóa.

• Ứng dụng phổ biến: Hệ thống điều khiển chiếu sáng tự động, điều khiển điều hòa, quạt thông gió, bơm nước công nghiệp, tủ điều khiển máy phát điện tự động (ATS, AMF).

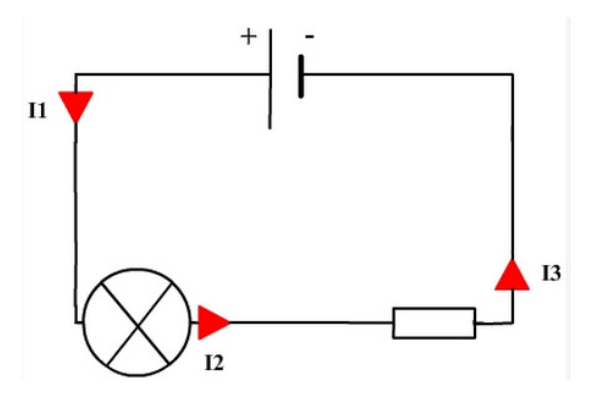

Quy ước chiều dòng điện trong sơ đồ mạch điện

Việc xác định chiều dòng điện là yếu tố quan trọng khi đọc sơ đồ hoặc lắp đặt mạch điện. Nếu xác định sai, có thể dẫn đến chập cháy, hư hại linh kiện hoặc sai nguyên lý hoạt động của thiết bị.

Theo quy ước quốc tế, chiều dòng điện được xác định như sau:

Chiều dòng điện được quy ước đi từ cực dương (+) của nguồn điện, qua các dây dẫn và thiết bị điện, sau đó quay về cực âm (–) của nguồn.

Trong thực tế, chiều dịch chuyển của electron lại ngược lại từ cực âm sang cực dương. Tuy nhiên, trong kỹ thuật điện, người ta thống nhất sử dụng chiều dòng điện quy ước (từ dương sang âm) để thống nhất cách biểu diễn và đọc hiểu sơ đồ.

Tại sao phải nắm vững chiều dòng điện?

- Giúp đọc đúng hướng mạch điện và vị trí dòng điện đi qua từng linh kiện.

- Hỗ trợ xác định cực tính thiết bị (đặc biệt với tụ điện, diode, transistor, LED, cảm biến).

- Đảm bảo lắp đặt đúng kỹ thuật, tránh rủi ro chập cháy hoặc thiết bị không hoạt động.

- Là cơ sở để thiết kế, phân tích và bảo trì hệ thống điện trong máy phát điện, tủ ATS, tủ điều khiển tự động.

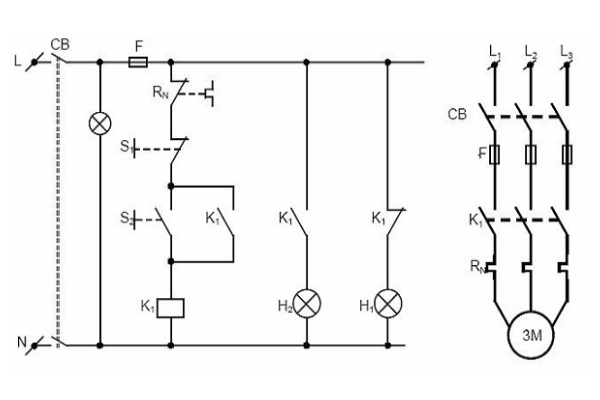

Cách đọc sơ đồ mạch điện chính xác

Để đọc và hiểu sơ đồ mạch điện một cách nhanh chóng, chính xác, người kỹ thuật viên cần kết hợp kiến thức lý thuyết điện với kỹ năng nhận dạng ký hiệu và mối liên hệ giữa các phần tử.

Bước 1: Xác định mối quan hệ giữa các phần tử trong mạch

Trước tiên, cần nắm được các thông số điện cơ bản của mạch như:

- Điện trở (R), điện áp (U), cường độ dòng điện (I), dung lượng tụ điện (C), hệ số cảm ứng (L).

- Xác định đường đi của dòng điện từ nguồn đến tải, qua các thiết bị bảo vệ, điều khiển, cảm biến.

Bước 2: Hiểu rõ vai trò riêng của từng thiết bị trong mạch

Mỗi linh kiện trong sơ đồ mạch điện đều có chức năng và nhiệm vụ cụ thể, ví dụ:

- Nguồn điện: Cung cấp năng lượng cho toàn mạch.

- Cầu chì / CB: Bảo vệ mạch khi có sự cố quá dòng.

- Rơ-le, công tắc: Điều khiển đóng/ngắt mạch điện.

- Đèn báo, động cơ, quạt, tụ điện: Thực hiện nhiệm vụ tải tiêu thụ điện năng.

Bước 3: Xác định cực tính và lắp đặt đúng chiều linh kiện

Một số linh kiện điện tử như tụ điện, diode, transistor, LED có cực tính rõ ràng (cực âm và cực dương).

- Cần gắn thiết bị đúng cực, dựa vào ký hiệu phân cực trên sơ đồ hoặc độ dài chân kim loại của linh kiện (chân dài thường là cực dương).

- Nếu đấu sai cực, thiết bị có thể không hoạt động hoặc bị cháy hỏng.

Đây là bước quan trọng trong các hệ thống mạch điện máy phát điện, nơi sai sót nhỏ có thể gây hư hại toàn bộ hệ thống điều khiển.

Bước 4: Phân tích chức năng và hoạt động của từng hệ trong mạch

Dựa trên sơ đồ tổng thể, kỹ thuật viên có thể:

- Xác định chức năng của từng khối mạch: nguồn, điều khiển, bảo vệ, tải, hiển thị…

- Đánh giá hiệu suất làm việc của từng phần trong hệ thống.

- Phát hiện điểm bất thường, từ đó xử lý nhanh khi có lỗi như ngắn mạch, mất pha hoặc quá tải.

Lưu ý khi đọc và thiết kế sơ đồ mạch điện

- Tuân thủ tiêu chuẩn kỹ thuật (TCVN/IEC) về ký hiệu điện và an toàn.

- Sử dụng màu dây dẫn hợp lý (đỏ cho pha, đen cho trung tính, vàng-xanh cho dây đất).

- Khi đọc sơ đồ phức tạp, nên bắt đầu từ nguồn điện qua thiết bị bảo vệ đến tải.

- Không bỏ qua ký hiệu nối đất, tiếp địa, đây là yếu tố then chốt đảm bảo an toàn.

- Khi vẽ hoặc thiết kế sơ đồ, cần ghi rõ thông số điện áp, dòng điện, công suất của từng phần tử.

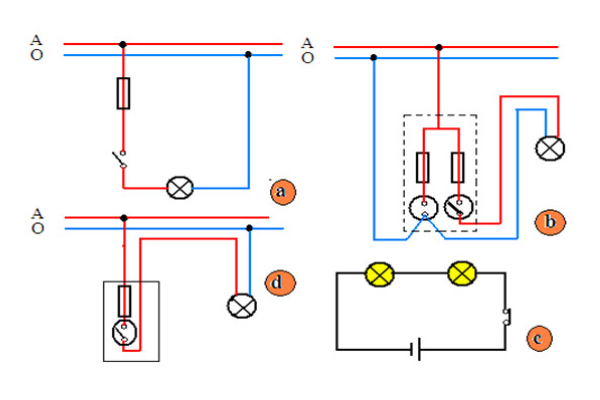

Vai trò của sơ đồ mạch điện

Trong lĩnh vực điện - điện tử, sơ đồ mạch điện là yếu tố cốt lõi không thể thiếu trong suốt quá trình thiết kế, thi công, vận hành và bảo trì thiết bị. Vai trò của sơ đồ mạch điện bao gồm:

- Nhờ có sơ đồ được thiết kế, tính toán và vẽ sẵn, người thi công có thể xác định chính xác vị trí thiết bị, đầu cực, đường dây và phương pháp đấu nối,  rút ngắn thời gian lắp đặt và tránh sai sót kỹ thuật.

- Sơ đồ mạch điện giúp định hướng đường đi dây dẫn gọn gàng, hợp lý, đặc biệt với các hệ thống điện công nghiệp hoặc mạch điện âm tường, nơi yêu cầu tính kỹ thuật và thẩm mỹ cao.

- Khi xảy ra lỗi, kỹ sư có thể theo dõi sơ đồ mạch điện để nhanh chóng xác định vị trí hư hỏng, đứt dây, hoặc lỗi linh kiện. Trong các mạch điện đi dây ngầm, việc sử dụng sơ đồ giúp giảm thiểu việc đục phá tường, tiết kiệm thời gian và chi phí sửa chữa.

- Sơ đồ mạch điện giúp người kỹ thuật viên hiểu rõ cấu trúc kết nối giữa các phần tử, từ đó dễ dàng bảo trì, thay thế linh kiện hoặc nâng cấp hệ thống mà không làm ảnh hưởng đến toàn bộ mạch điện.

- Kiểm tra được đường đi của dòng điện, vị trí cầu chì, thiết bị bảo vệ, rơ-le, aptomat..., nhanh chóng, từ đó giảm nguy cơ chập cháy và mất an toàn điện.

Phân loại sơ đồ mạch điện theo loại dòng điện

Tùy theo dạng dòng điện sử dụng trong hệ thống, sơ đồ mạch điện được chia thành hai loại chính: sơ đồ mạch điện xoay chiều (AC) và sơ đồ mạch điện một chiều (DC).

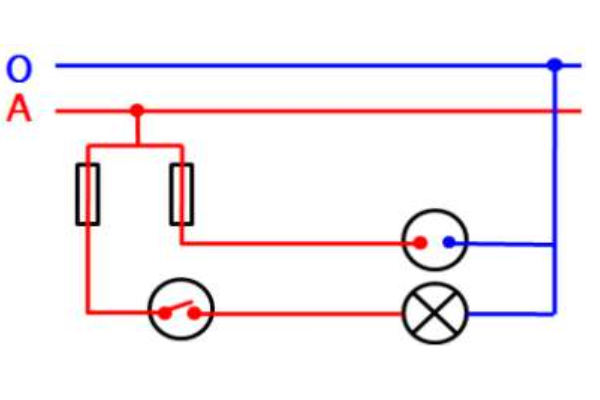

Sơ đồ mạch điện xoay chiều (AC)

Sơ đồ mạch điện xoay chiều mô tả cách hoạt động của mạch điện dùng dòng điện xoay chiều, là loại phổ biến nhất trong hệ thống điện dân dụng và công nghiệp. Đặc điểm của sơ đồ mạch điện xoay chiều:

- Dòng điện có dạng sóng hình sin, thay đổi hướng theo chu kỳ (thường là 50Hz hoặc 60Hz).

- Điện áp có thể thay đổi dễ dàng nhờ máy biến áp.

- Cho phép truyền tải điện năng ở khoảng cách xa với tổn thất thấp.

- Phù hợp cho cả thiết bị công suất lớn và nhỏ.

- Ứng dụng của sơ đồ mạch điện xoay chiều: Hệ thống truyền tải và phân phối điện lưới quốc gia, các thiết bị điện dân dụng: quạt điện, tủ lạnh, máy giặt, điều hòa, động cơ công nghiệp, máy phát điện xoay chiều, hệ thống chiếu sáng nhà xưởng. Đặc biệt, trong các máy phát điện công nghiệp, sơ đồ mạch điện xoay chiều đóng vai trò quan trọng trong việc hiển thị kết nối giữa cuộn dây stator – rotor, bộ chỉnh lưu, AVR và tủ ATS điều khiển tự động.

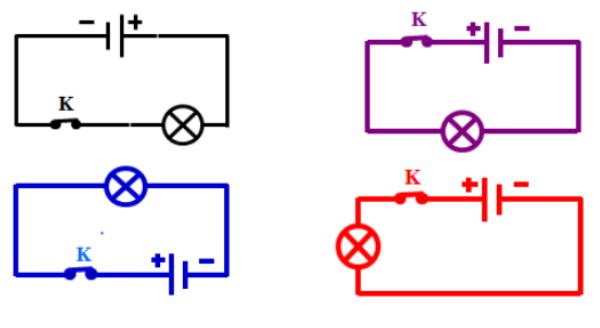

Sơ đồ mạch điện một chiều (DC)

Sơ đồ mạch điện một chiều mô tả mạch điện sử dụng dòng điện có hướng cố định, thường được cấp từ pin, ắc quy hoặc bộ nguồn chỉnh lưu (Rectifier). Đặc điểm của sơ đồ mạch điện một chiều:

- Dòng điện chỉ di chuyển theo một hướng duy nhất, từ cực dương sang cực âm.

- Có điện áp ổn định, không thay đổi theo chu kỳ.

- Hiệu suất cao khi sử dụng trong mạch điện tử, thiết bị điều khiển, cảm biến hoặc vi mạch nhỏ.

- Ứng dụng của sơ đồ mạch điện một chiều: các thiết bị điện tử (điện thoại, laptop, máy tính, camera, bộ nguồn), hệ thống năng lượng tái tạo (pin mặt trời, ắc quy lưu trữ năng lượng, bộ sạc năng lượng gió), thiết bị tự động hóa, hệ thống PLC, vi điều khiển trong máy phát điện.

Một số loại sơ đồ mạch điện phổ biến khác

Ngoài phân loại theo dòng điện, sơ đồ mạch điện còn được chia nhỏ theo mục đích sử dụng, bao gồm:

• Sơ đồ mạch điện 3 công tắc 3 bóng đèn dùng trong nhà ở, văn phòng.

• Sơ đồ mạch điện cầu thang công tắc 3 cực điều khiển đèn từ hai vị trí khác nhau.

• Sơ đồ mạch điện 3 pha hình sao hoặc tam giác dùng trong hệ thống công nghiệp, máy phát điện công suất lớn.

• Sơ đồ mạch điện công tắc hành trình: điều khiển tự động trong dây chuyền sản xuất, băng tải, robot.

• Sơ đồ mạch điện điều khiển động cơ, tủ ATS, tủ AMF sử dụng phổ biến trong hệ thống máy phát điện dự phòng.

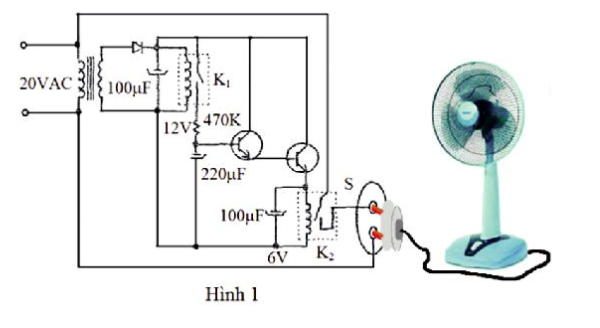

Ứng dụng của sơ đồ mạch điện trong thực tế

Tùy theo từng lĩnh vực ứng dụng, sơ đồ mạch điện có những vai trò khác nhau nhưng đều hướng đến mục tiêu chung: đảm bảo hoạt động ổn định, an toàn và tiết kiệm năng lượng.

Ứng dụng trong hệ thống điện dân dụng

Trong đời sống hằng ngày, sơ đồ mạch điện dân dụng giúp thiết kế và thi công các hệ thống điện trong nhà ở, văn phòng, tòa nhà cao tầng,… Cụ thể:

• Thiết kế hệ thống chiếu sáng, ổ cắm, quạt trần, điều hòa, bình nóng lạnh… theo bố cục khoa học.

• Xác định vị trí lắp đặt các công tắc, cầu chì, aptomat, thiết bị bảo vệ, giúp đảm bảo an toàn điện tối đa.

• Hỗ trợ bảo trì, khắc phục sự cố điện nhanh chóng, đặc biệt hữu ích khi kiểm tra hiện tượng chập mạch, quá tải hoặc mất điện cục bộ.

Nhờ có sơ đồ mạch điện đơn giản, chính xác, hệ thống điện dân dụng được tối ưu hóa về hiệu suất, tiết kiệm năng lượng và giảm thiểu rủi ro hư hỏng thiết bị.

Ứng dụng trong công nghiệp và tự động hóa

Trong môi trường công nghiệp, sơ đồ mạch điện công nghiệp đóng vai trò nền tảng trong thiết kế, vận hành và bảo trì hệ thống điện của nhà máy, khu sản xuất hoặc trạm năng lượng.Một số ứng dụng điển hình gồm:

• Thiết kế hệ thống cấp điện cho dây chuyền sản xuất, máy móc công nghiệp, robot, băng tải tự động.

• Điều khiển và giám sát các thiết bị công nghiệp thông qua hệ thống PLC, cảm biến, relay, biến tần.

• Bảo trì, xử lý sự cố điện công nghiệp nhanh chóng nhờ sơ đồ mạch rõ ràng, giúp kỹ thuật viên dễ dàng xác định vị trí lỗi.

Ứng dụng trong lĩnh vực điện tử, viễn thông và công nghệ cao

Sơ đồ mạch điện tử là nền tảng để thiết kế các thiết bị công nghệ thông minh, hệ thống mạng và sản phẩm điện tử hiện đại. Cụ thể, sơ đồ này được ứng dụng để:

• Thiết kế, phát triển bảng mạch (PCB) cho các thiết bị như điện thoại, laptop, tivi, thiết bị IoT,…

• Thi công và bảo trì hệ thống truyền dẫn viễn thông, mạng internet và trung tâm dữ liệu.

• Phát triển công nghệ điều khiển tự động, trí tuệ nhân tạo (AI), cảm biến và hệ thống điều khiển từ xa.

Ví dụ, kỹ sư phần cứng dựa vào sơ đồ mạch điện chi tiết để thiết kế bảng mạch của smartphone, đảm bảo các linh kiện như vi xử lý, bộ nhớ, pin và cảm biến hoạt động ổn định, đồng bộ với nhau.

Kết luận

Sơ đồ mạch điện không chỉ là công cụ kỹ thuật mà còn là “bản đồ” định hướng cho mọi hoạt động thiết kế, lắp đặt và vận hành hệ thống điện. Việc hiểu và đọc đúng sơ đồ giúp bạn dễ dàng kiểm soát, vận hành và sửa chữa thiết bị trong cả môi trường dân dụng và công nghiệp.

Hãy tiếp tục theo dõi Dianyo Powergen để cập nhật thêm các kiến thức chuyên sâu về hệ thống điện và giải pháp kỹ thuật tối ưu cho doanh nghiệp!
