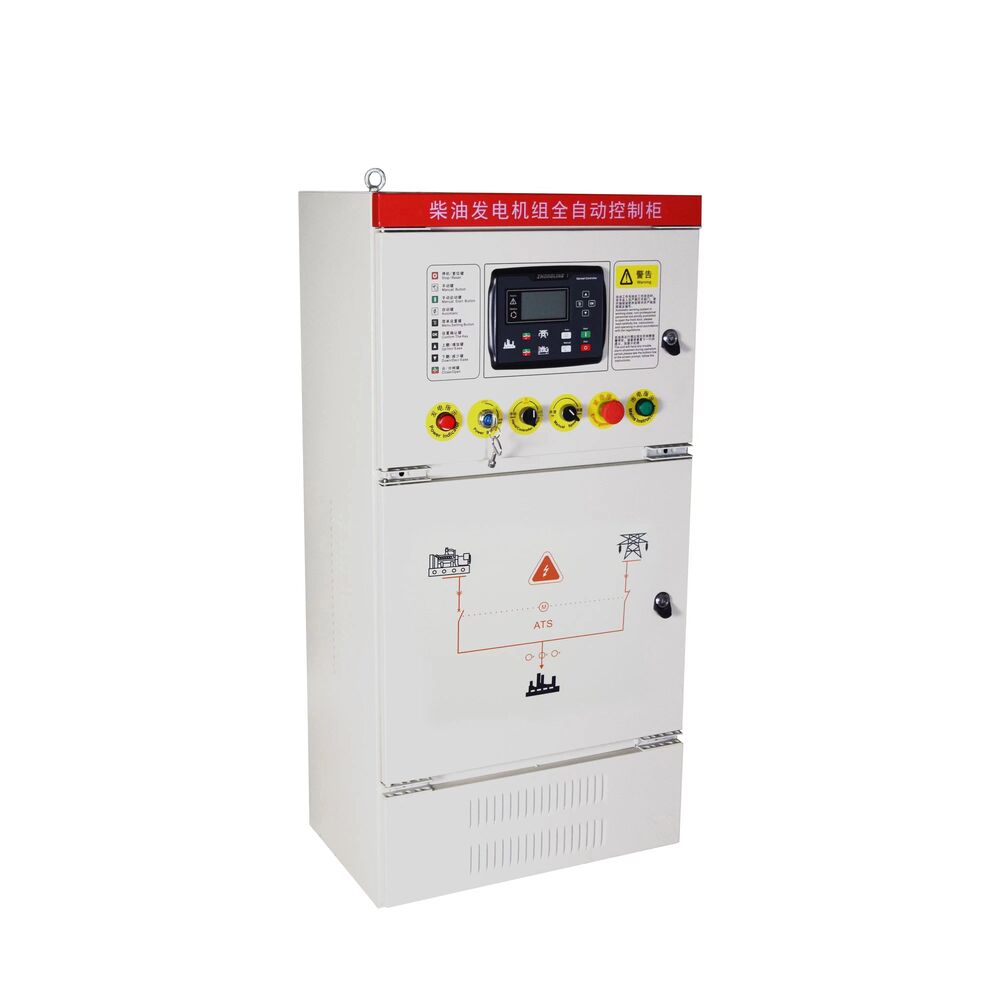

Tủ ATS (Automatic Transfer Switches) là một hệ thống có chức năng tự động chuyển đổi nguồn điện khi nguồn điện chính (lưới điện) gặp sự cố, đồng thời chuyển về nguồn điện dự phòng khi cần thiết. Mục tiêu chính của tủ ATS là đảm bảo tính liên tục và ổn định trong hệ thống điện, từ đó hỗ trợ các hoạt động sản xuất của doanh nghiệp mà không bị gián đoạn.

Hệ thống tủ ATS còn giúp bảo vệ cả nguồn điện lưới và máy phát điện khỏi các sự cố như mất pha, mất trung tính, hoặc quá áp, đảm bảo sự an toàn khi có bất kỳ vấn đề nào phát sinh trong quá trình hoạt động.

Nguyên lý hoạt động của hệ thống tủ ATS

Tủ ATS bao gồm một hệ thống chuyển đổi điện năng và máy phát điện công nghiệp luôn sẵn sàng để hoạt động. Khi xảy ra sự cố mất điện, hệ thống tự động chuyển mạch và cấp điện cho các phụ tải từ máy phát điện, đảm bảo rằng các thiết bị và quá trình sản xuất không bị gián đoạn. Các hệ thống ATS có thể hoạt động theo chế độ tự động hoặc điều khiển bằng tay (manual), tùy thuộc vào yêu cầu và thiết kế của từng doanh nghiệp.

Công ty TNHH Thiết bị Năng lượng Hà Nội cung cấp các giải pháp hệ thống tủ ATS hiện đại, giúp bảo vệ và duy trì sự ổn định nguồn điện cho các ứng dụng công nghiệp.

Quy trình hoạt động của hệ thống tủ ATS

Khi nguồn điện lưới gặp sự cố như mất pha, quá áp, hoặc mất nguồn, tủ ATS sẽ thực hiện các bước sau:

1. Ngắt kết nối điện lưới: Tủ ATS sẽ ngắt nguồn điện lưới để bảo vệ phụ tải khỏi sự cố.
2. Kích hoạt máy phát điện: Hệ thống ATS tự động kích hoạt máy phát điện dự phòng (thường là máy phát diesel) để cấp điện cho phụ tải.
3. Cung cấp điện từ máy phát: Sau khi máy phát điện khởi động, tủ ATS sẽ bắt đầu cấp điện cho các phụ tải một cách tuần tự, đảm bảo không có sự cố trong quá trình chuyển mạch.
4. Duy trì hoạt động ổn định: Hệ thống sẽ duy trì hoạt động ổn định của máy phát điện, giúp doanh nghiệp không bị gián đoạn trong quá trình sản xuất.

Khi nguồn điện lưới trở lại và ổn định, tủ ATS sẽ thực hiện các bước sau:

1. Ngắt kết nối với máy phát điện: Tủ ATS sẽ ngắt nguồn điện từ máy phát điện.
2. Kết nối lại với nguồn điện lưới: Tủ ATS sẽ tự động nối lại nguồn điện từ lưới điện vào phụ tải.
3. Dừng máy phát điện: Sau một thời gian máy phát điện hoạt động không tải, tủ ATS sẽ dừng máy phát và đưa hệ thống trở lại trạng thái bình thường.

Mô hình và phân loại hệ thống tủ ATS

Hệ thống tủ ATS được phân loại theo số lượng nguồn điện kết nối và các yếu tố đặc thù khác. Một số loại tủ ATS phổ biến bao gồm:

1. Hệ thống ATS hai nguồn: Loại này kết nối 1 nguồn điện lưới và 1 nguồn máy phát điện. Đây là hệ thống phổ biến trong các nhà máy và chung cư, nơi máy phát điện dự phòng (thường là máy phát diesel) được sử dụng để duy trì hoạt động khi mất điện.

2. Hệ thống ATS ba nguồn: Đây là hệ thống có 2 nguồn điện lưới và 1 nguồn máy phát dự phòng. Hệ thống này thường được sử dụng trong các khu công nghiệp lớn, nơi hệ thống điện lưới có hai nguồn độc lập để phân phối luân phiên khi cần bảo trì hoặc sửa chữa. Máy phát điện dự phòng chỉ cung cấp điện cho một số khu vực như khu văn phòng hoặc khu điều khiển, nhằm tránh thiệt hại cho dây chuyền sản xuất chính.

Phân loại về cấu tạo hệ thống ATS

• Tủ ATS công suất nhỏ (100A - 400A): Các hệ thống này thường sử dụng contactor để chuyển mạch. Đây là các tủ ATS thích hợp cho các ứng dụng yêu cầu công suất nhỏ.

• Tủ ATS công suất lớn (800A trở lên): Các tủ ATS có công suất lớn sử dụng ACB (Air Circuit Breaker), là các máy cắt không khí có khả năng chịu đựng dòng điện lớn và hoạt động bền bỉ, phù hợp cho các ứng dụng công nghiệp quy mô lớn.

Mô hình hoạt động của tủ ATS

Tủ ATS bao gồm hai công tắc chuyển mạch cơ khí, một công tắc chuyển mạch nguồn điện lưới và một công tắc chuyển mạch nguồn điện dự phòng. Khi có sự cố mất điện từ lưới điện, ATS sẽ nhanh chóng ngắt kết nối điện lưới và chuyển sang cấp điện từ máy phát điện. Quá trình chuyển mạch phải nhanh chóng để đảm bảo không có gián đoạn trong cung cấp điện cho các phụ tải.

Khi sự cố được khắc phục và điện lưới trở lại ổn định, ATS sẽ ngắt kết nối với máy phát điện và kết nối lại với nguồn điện chính từ lưới điện.

Lựa chọn hệ thống tủ ATS phù hợp

Việc lựa chọn hệ thống tủ ATS cần phải dựa vào nhu cầu cụ thể của từng doanh nghiệp. Các yếu tố cần lưu ý khi lựa chọn bao gồm:

• Công suất của trạm biến áp cung cấp điện cho doanh nghiệp.
• Công suất của máy phát điện và các khu vực ưu tiên như khu điều khiển, văn phòng, hoặc các khu sản xuất.
• Vị trí lắp đặt hệ thống: Cần lưu ý về các yếu tố như an toàn, nhiệt độ, độ ẩm, bụi bẩn,...
• Kết nối với hệ thống giám sát: Hệ thống ATS hiện đại có thể được tích hợp với các hệ thống giám sát tự động, giúp tự động báo cáo các sự cố và cung cấp thông tin về tình trạng hoạt động của hệ thống.

Kết luận

Tủ ATS đóng vai trò quan trọng trong việc duy trì sự ổn định của nguồn điện, giúp các doanh nghiệp tránh được các sự cố mất điện đột ngột và đảm bảo quá trình sản xuất không bị gián đoạn. Với các giải pháp tủ ATS được thiết kế phù hợp với công suất và yêu cầu của từng doanh nghiệp, Công ty TNHH Thiết bị Năng lượng Hà Nội cam kết mang đến những sản phẩm và dịch vụ chất lượng, đáp ứng mọi nhu cầu về chuyển đổi nguồn điện cho các khu công nghiệp, nhà máy và các cơ sở sản xuất. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất!
