Tụ điện là gì? Cấu tạo và công thức tính điện dung của tụ điện

Tụ điện là linh kiện điện tử cơ bản nhưng vô cùng quan trọng trong mọi thiết bị điện, từ các mạch điện đơn giản đến hệ thống máy phát điện công nghiệp. Tụ điện có khả năng tích trữ và phóng điện năng, giúp ổn định điện áp, lọc nhiễu, và hỗ trợ khởi động cho động cơ điện.

Trong bài viết này, Dianyo Powergen sẽ cùng bạn tìm hiểu chi tiết về tụ điện là gì, bao gồm khái niệm, cấu tạo, nguyên lý hoạt động, công thức tính điện dung và các ứng dụng thực tế.

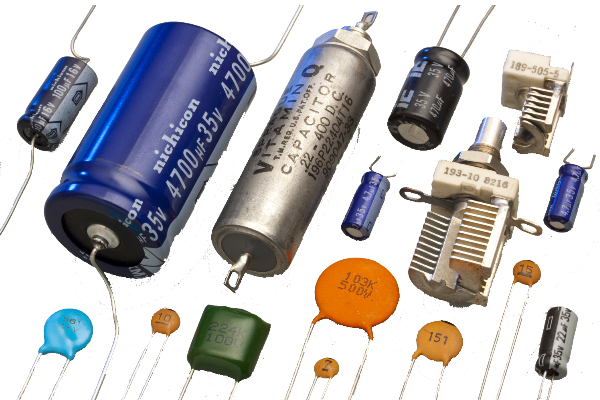

Tụ điện là gì?

Tụ điện (tiếng Anh: Capacitor) là một linh kiện điện tử thụ động có khả năng tích trữ năng lượng điện dưới dạng điện trường.

Tụ điện bao gồm hai bản cực kim loại đặt song song, được ngăn cách bởi một lớp điện môi như giấy, mica, gốm, hoặc không khí. Lớp điện môi này đóng vai trò cách ly giữa hai bản cực, giúp tụ điện cách điện với dòng điện một chiều (DC) và cho phép dòng điện xoay chiều (AC) đi qua nhờ nguyên lý phóng - nạp điện liên tục.

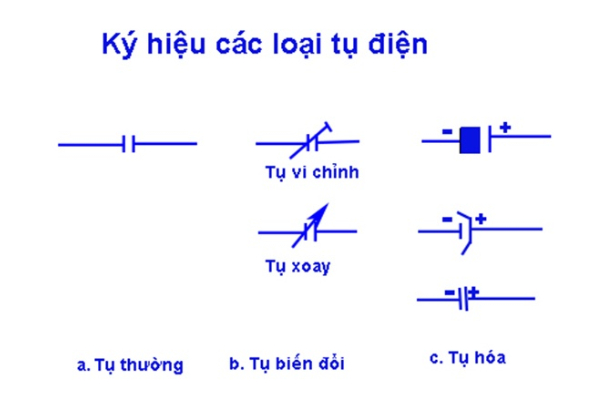

Ký hiệu của tụ điện

Trong các sơ đồ mạch điện, tụ điện được ký hiệu bằng chữ C, đại diện cho đại lượng điện dung (Capacitance) thể hiện khả năng tích trữ điện tích của tụ.

Đơn vị đo điện dung là Fara (F), trong đó 1F là một giá trị rất lớn, vì vậy trên thực tế người ta thường sử dụng các đơn vị nhỏ hơn như microfarad (µF), nanofarad (nF) hoặc picofarad (pF).

Tụ điện được ứng dụng rộng rãi trong nhiều lĩnh vực điện, điện tử, đặc biệt trong các mạch lọc nhiễu, khởi động động cơ nhờ đặc tính tích - xả điện nhanh và ổn định. Trong máy phát điện công nghiệp, tụ điện giúp ổn định dòng điện đầu ra, đảm bảo thiết bị hoạt động an toàn, bền bỉ và hiệu quả hơn.

Ký hiệu của tụ điện

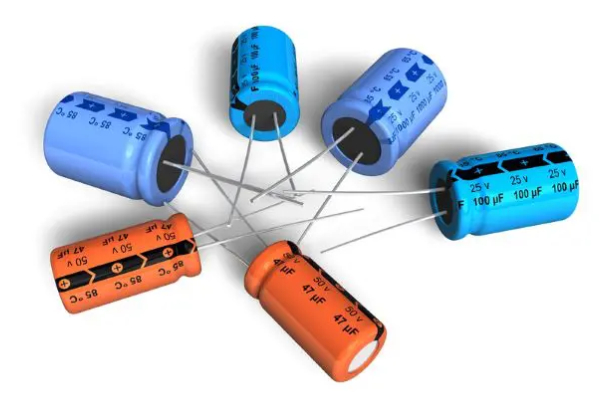

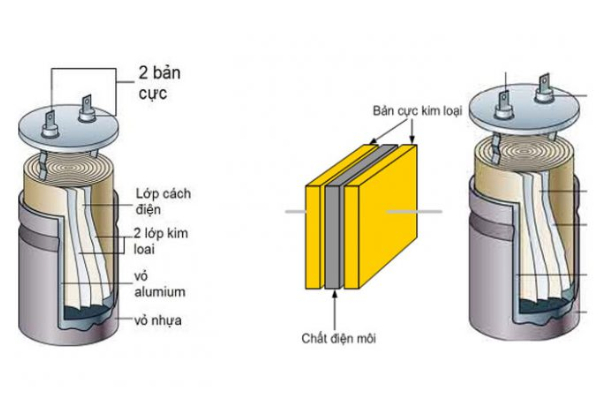

Cấu tạo của tụ điện

Một tụ điện cơ bản gồm hai bản cực dẫn điện thường làm từ kim loại hoặc giấy bạc đặt song song với nhau ngăn cách bởi lớp điện môi.

Lớp điện môi này là vật liệu không dẫn điện, có thể là giấy, mica, gốm, thủy tinh, màng nhựa hoặc không khí, giúp ngăn dòng điện một chiều nhưng vẫn cho phép dòng xoay chiều đi qua nhờ hiện tượng phóng nạp.

Nhờ cấu tạo đặc biệt này, tụ điện có khả năng tích trữ năng lượng điện tạm thời, ổn định điện áp, và lọc nhiễu trong các mạch điện tử hoặc thiết bị điện như máy phát điện công nghiệp, động cơ, tivi, điều hòa...

Tìm hiểu điện dung của tụ điện

Khái niệm điện dung là gì?

Điện dung (C) là đại lượng cho biết khả năng tích điện trên hai bản cực của tụ điện. Giá trị điện dung phụ thuộc vào:

• Diện tích bản cực (S): Bản cực càng lớn thì điện dung càng cao.

• Khoảng cách giữa hai bản cực (d): Khoảng cách càng nhỏ thì điện dung càng lớn.

• Hằng số điện môi (ξ): Vật liệu điện môi có hằng số càng cao thì khả năng tích điện càng tốt.

Công thức tính điện dung

Công thức tính điện dung: C = ξ . S / d

Trong đó:

• C: điện dung tụ điện (đơn vị là Fara – F)

• ξ: hằng số điện môi của lớp cách điện

• S: diện tích bản cực tụ điện

• d: chiều dày lớp cách điện

Đơn vị của điện dung

Đơn vị đo điện dung của tụ điện là Fara (F). Tuy nhiên, do 1 Fara có giá trị rất lớn, nên trong thực tế thường dùng các đơn vị nhỏ hơn:

• 1 µF (microfara) = 10⁻⁶ F

• 1 nF (nanofara) = 10⁻⁹ F

• 1 pF (picofara) = 10⁻¹² F

Quy đổi cụ thể:

• 1 F = 1.000.000 µF = 1.000.000.000 nF = 1.000.000.000.000 pF

• 1 µF = 1.000 nF

• 1 nF = 1.000 pF

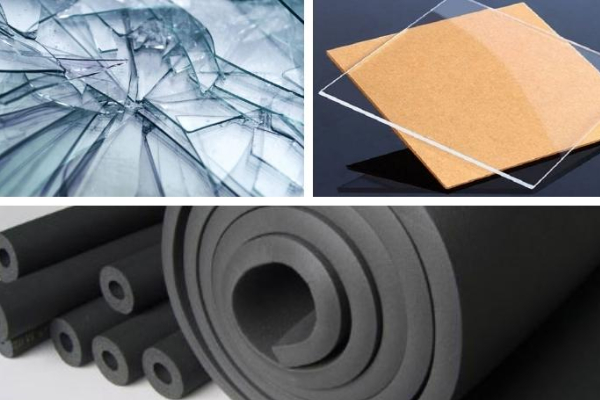

Tìm hiểu điện môi của tụ điện

Khái niệm điện môi là gì?

Điện môi là vật liệu cách điện, có điện trở suất rất cao (từ 10⁷ ÷ 10¹⁷ Ω.m), thường là các chất vô cơ hoặc hữu cơ như mica, gốm, thủy tinh, giấy, nhựa, hoặc không khí.

Lớp điện môi giúp ngăn dòng điện một chiều, đồng thời tăng khả năng tích điện của tụ, giữ an toàn cho hệ thống điện trong các thiết bị điện.

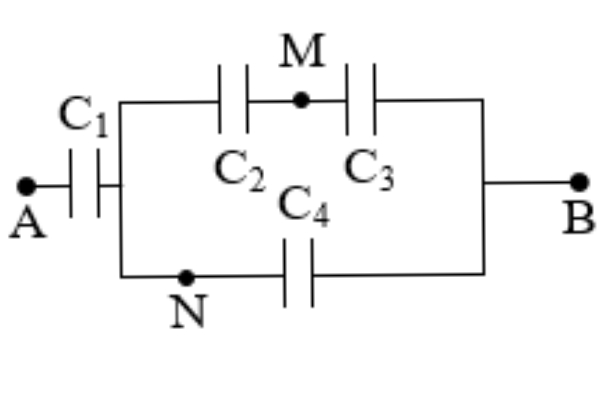

Công thức tính điện dung

Công thức tính điện dung dựa vào các cách mắc khác nhau giúp người sử dụng và kỹ sư điện lựa chọn phương án lắp đặt phù hợp, đảm bảo an toàn và hiệu suất hoạt động.

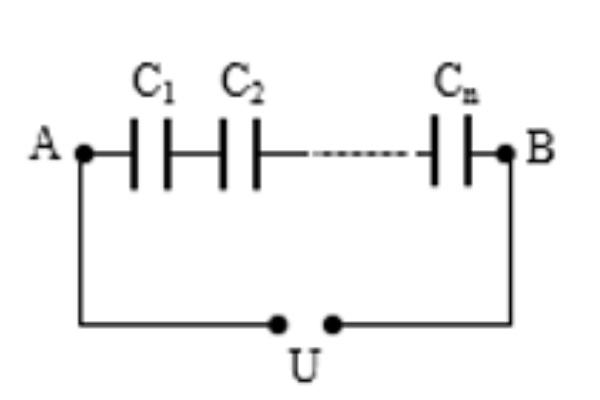

1. Tụ điện mắc nối tiếp

- Khi các tụ điện mắc nối tiếp, điện tích trên các tụ là như nhau nhưng hiệu điện thế tổng của mạch sẽ bằng tổng hiệu điện thế trên từng tụ. Điện dung tương đương của hệ tụ nối tiếp được tính theo công thức: 1 / Cₜđ = (1 / C₁) + (1 / C₂) + (1 / C₃)

- Trường hợp chỉ có hai tụ điện mắc nối tiếp, công thức rút gọn như sau: Cₜđ = (C₁ × C₂) / (C₁ + C₂)

-  Khi mắc nối tiếp, điện áp chịu đựng tổng (Uₜđ) của hệ tụ bằng tổng điện áp chịu đựng của từng tụ: Uₜđ = U₁ + U₂ + U₃

Lưu ý: Nếu là tụ hóa, cần đặc biệt chú ý đến chiều của tụ điện. Cực âm của tụ trước phải nối với cực dương của tụ sau để tránh hư hỏng hoặc cháy nổ.

2. Tụ điện mắc song song

- Khi các tụ điện mắc song song, hiệu điện thế giữa hai đầu của các tụ bằng nhau, nhưng điện dung tương đương (Cₜđ) của hệ tụ sẽ bằng tổng điện dung của các tụ thành phần: Cₜđ = C₁ + C₂ + C₃

Trong cách mắc song song, điện áp chịu đựng tổng của hệ tụ sẽ bằng điện áp của tụ có giá trị thấp nhất trong nhóm.

Lưu ý: Nếu sử dụng tụ hóa, tất cả các tụ phải được đấu cùng chiều âm, dương để đảm bảo hoạt động ổn định.

Cách đọc giá trị điện dung và ý nghĩa điện áp trên tụ điện

Việc đọc chính xác giá trị điện dung và điện áp trên tụ điện là bước quan trọng giúp người kỹ thuật viên và người dùng lựa chọn đúng linh kiện.

Cách đọc giá trị điện dung trên tụ điện

Tụ hoá

Tụ hoá là loại tụ có phân cực (+) và (–), thường được chế tạo dạng hình trụ. Giá trị điện dung và điện áp làm việc được ghi trực tiếp trên thân tụ, giúp người dùng dễ dàng nhận biết.

Ví dụ: Tụ hoá ghi 185 µF / 320 V có nghĩa là:

• Điện dung: 185 microfarad (µF)

• Điện áp tối đa chịu được: 320 volt (V)

Lưu ý: Khi đấu nối, cần chú ý cực tính của tụ hoá, cực âm phải nối với cực âm, cực dương nối với cực dương. Nếu lắp ngược cực, tụ có thể bị nổ hoặc hư hỏng nghiêm trọng.

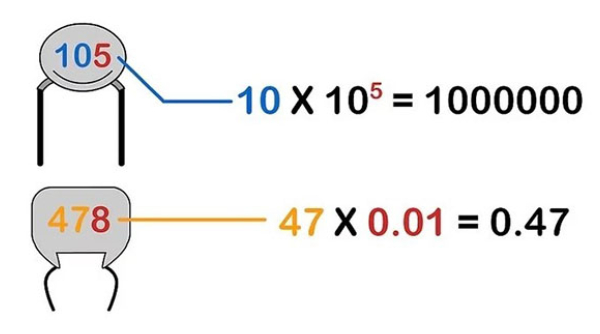

Tụ giấy và tụ gốm

Tụ giấy và tụ gốm là loại tụ không phân cực, thường có kích thước nhỏ, và giá trị điện dung được ký hiệu bằng mã số trên thân tụ.

Cách đọc ký hiệu:

• Hai chữ số đầu: giá trị cơ bản

• Chữ số thứ ba: là số mũ của 10

• Đơn vị mặc định: picofarad (pF)

Ví dụ: Tụ gốm ghi 474K → Giá trị = 47 × 10⁴ = 470.000 pF = 470 nF = 0,47 µF

• Chữ K thể hiện sai số ±10%

• Chữ J thể hiện sai số ±5%

Ngoài ra, một số tụ gốm hoặc tụ giấy có thể ghi trị số dạng thập phân và lấy đơn vị là microfarad (µF) trực tiếp.

Chú ý:

• Số 50V hoặc tương tự thể hiện điện áp tối đa tụ chịu được.

• Khi đọc giá trị, cần kiểm tra kỹ các ký hiệu này để chọn đúng loại tụ khi thay thế.

Ý nghĩa của giá trị điện áp ghi trên thân tụ điện

Trên mọi tụ điện, ngoài giá trị điện dung, luôn có thông tin về điện áp cực đại (Umax). Đây là mức điện áp lớn nhất mà tụ có thể chịu được an toàn.

Nguyên tắc chọn tụ điện an toàn là điện áp cực đại của tụ nên cao hơn ít nhất 1,4 lần điện áp làm việc thực tế của mạch.

Ví dụ:

• Mạch 12V nên chọn tụ 16V

• Mạch 24V nên chọn tụ 35V

Việc tuân thủ nguyên tắc này giúp tăng tuổi thọ tụ điện, hạn chế rủi ro chập nổ và đảm bảo hoạt động ổn định cho máy phát điện cũng như các thiết bị điện công nghiệp.

Các loại tụ điện phổ biến nhất hiện nay

Nắm rõ các loại tụ điện phổ biến sẽ giúp người sử dụng dễ dàng chọn đúng loại tụ phù hợp cho từng thiết bị điện, đặc biệt trong hệ thống máy phát điện công nghiệp hoặc các thiết bị điện tử hiện đại. Dưới đây là các loại tụ điện phổ biến nhất:

Tụ hóa (tụ phân cực)

Tụ hóa hay còn gọi là tụ phân cực, là loại tụ có hai cực rõ ràng (+), (–) và luôn có hình trụ. Trên thân tụ ghi rõ giá trị điện dung và điện áp làm việc.

• Điện dung của tụ hóa thường dao động từ 0,47 µF đến 4700 µF.

• Loại tụ này thường được sử dụng trong các mạch lọc nguồn, mạch nạp xả điện áp của máy phát điện công suất lớn và thiết bị công nghiệp.

Khi lắp đặt, cần đấu đúng cực tính để tránh làm hỏng tụ hoặc gây nổ tụ.

Tụ gốm, tụ giấy, tụ mica, tụ kẹo, tụ cao áp, tụ sứ (tụ không phân cực)

Đây là nhóm tụ không phân cực, có hình dẹt hoặc tròn, không phân biệt cực âm - dương.

• Giá trị điện dung của các tụ này thường khá nhỏ, khoảng 0,47 µF trở xuống.

• Trị số điện dung được ký hiệu bằng ba chữ số trên thân tụ.

• Tụ không phân cực được dùng nhiều trong mạch dao động, lọc tín hiệu tần số cao hoặc mạch điện tử điều khiển chính xác.

Tụ xoay

Tụ xoay là loại tụ có thể thay đổi điện dung bằng cách xoay trục của tụ.

• Loại tụ này được ứng dụng trong Radio, máy phát tín hiệu, mạch cộng hưởng, giúp thay đổi tần số khi dò sóng hoặc điều chỉnh tín hiệu.

• Tụ xoay thường có cấu tạo cơ khí nhẹ, độ chính xác cao và ít bị biến dạng trong quá trình sử dụng.

Tụ Lithium-ion

Tụ Lithium-ion là loại tụ có khả năng tích điện 1 chiều với mật độ năng lượng rất cao.

• Loại tụ này có khả năng lưu trữ điện năng tương tự pin, nhưng thời gian sạc - xả nhanh hơn nhiều lần.

• Tụ Lithium-ion thường được dùng trong thiết bị năng lượng, nguồn dự phòng và mạch công suất cao.

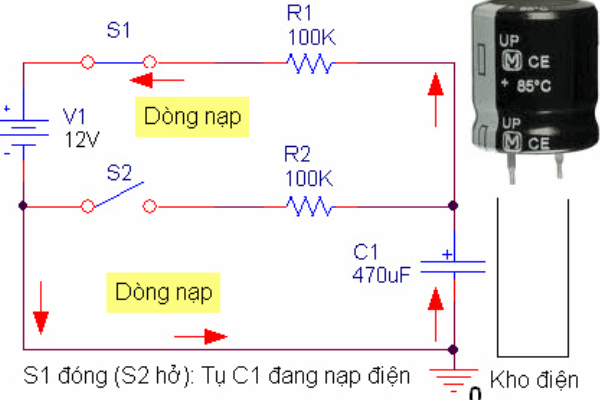

Nguyên lý hoạt động của tụ điện

Tụ điện hoạt động dựa trên nguyên lý phóng - nạp điện, tức là tích trữ năng lượng dưới dạng điện trường giữa hai bản cực và giải phóng năng lượng khi cần thiết.

- Khi có điện áp đặt lên hai bản cực, tụ điện tích trữ electron ( -)  và tạo ra điện trường giữa hai bản.

Khi mạch thay đổi điện áp, tụ phóng ra lượng điện tích này, tạo nên dòng điện trong mạch.

Chính nhờ đặc tính phóng nạp này, tụ điện có khả năng dẫn dòng điện xoay chiều nhưng chặn dòng điện một chiều.

Lưu ý: Nếu điện áp thay đổi đột ngột khi nạp hoặc xả tụ, dòng điện có thể tăng đột biến, gây ra tia lửa điện hoặc nổ tụ. Khi vận hành tụ trong các hệ thống công suất lớn như máy phát điện, cần tuân thủ nghiêm ngặt thông số kỹ thuật và quy trình an toàn điện.

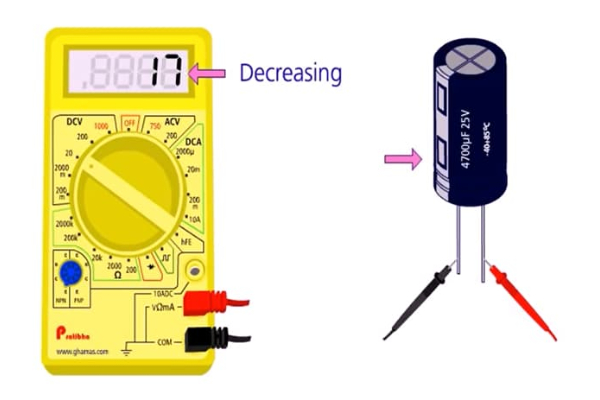

Cách đo và kiểm tra tụ điện còn tốt hay hỏng?

Kiểm tra tình trạng hoạt động của tụ là bước quan trọng để đảm bảo thiết bị điện hoạt động ổn định. Dưới đây là hướng dẫn chi tiết cách đo và nhận biết tụ điện còn tốt hay đã hỏng.

Đo kiểm tra tụ giấy và tụ gốm

Tụ giấy và tụ gốm là loại tụ không phân cực, thường gặp tình trạng dò rỉ hoặc chập mạch sau thời gian dài sử dụng. Để kiểm tra, có thể dùng đồng hồ vạn năng ở thang x1KΩ hoặc x10KΩ, tiến hành đo và đảo chiều kim đồng hồ vài lần.

- Tụ tốt (C1): Khi đo, kim đồng hồ phóng lên nhẹ rồi trở về vị trí ban đầu. (Lưu ý: Với tụ nhỏ hơn 1nF, kim có thể không di chuyển do điện dung quá nhỏ).

- Tụ bị dò (C2): Kim lên một đoạn rồi dừng lại, không trở về vị trí ban đầu.

- Tụ bị chập (C3): Kim lên mức 0Ω và không trở về, chứng tỏ tụ bị chập hoàn toàn.

Đo kiểm tra tụ hóa

Tụ hóa ít khi bị dò hay chập mà thường hỏng do khô hóa chất bên trong, khiến điện dung giảm mạnh. Để kiểm tra, cần thực hiện các bước sau:

Bước 1: Chuẩn bị một tụ mới cùng giá trị điện dung để so sánh.

Bước 2: Đặt đồng hồ ở thang đo từ x1Ω đến x100Ω (tụ có điện dung càng lớn thì chọn thang càng thấp).

Bước 3: Đo và đảo chiều que đo vài lần để quan sát độ phóng nạp.

Lưu ý: Nếu tụ cần kiểm tra phóng nạp tương đương với tụ mới, tụ vẫn còn tốt. Ngược lại, nếu phóng nạp yếu hoặc kim không trở về, tụ đã bị khô hoặc rò rỉ điện.

Chức năng và công dụng của tụ điện

Tụ điện không chỉ là linh kiện lưu trữ năng lượng điện mà còn giữ vai trò quan trọng trong việc ổn định và điều hòa dòng điện.

- Tụ điện có khả năng tích trữ điện tích hiệu quả, tương tự như ắc quy nhưng không làm hao tổn năng lượng trong quá trình nạp xả.

- Nhờ tính chất phóng nạp linh hoạt, tụ điện cho phép dòng điện xoay chiều đi qua, giúp ổn định dòng điện và giảm nhiễu.

- Tụ điện cho phép điện áp xoay chiều đi qua nhưng chặn điện áp một chiều, hỗ trợ truyền tín hiệu giữa các tầng khuếch đại.

- Tụ điện còn được sử dụng để lọc điện áp xoay chiều thành điện áp một chiều bằng phẳng, loại bỏ pha âm và giúp thiết bị hoạt động ổn định.

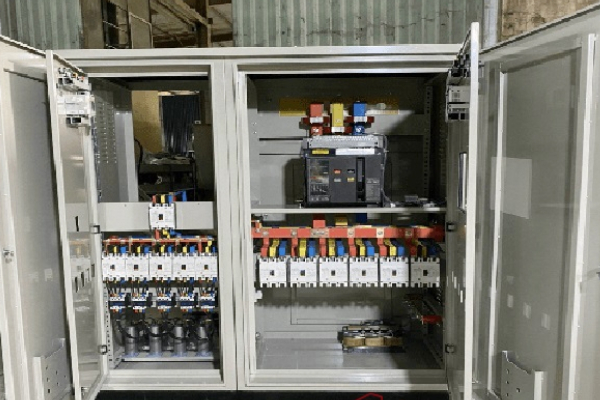

Ứng dụng của tụ điện trong thực tế

Nhờ khả năng tích trữ và phóng điện năng linh hoạt, tụ điện góp phần ổn định điện áp, cải thiện hiệu suất và bảo vệ các linh kiện khác trong mạch.

Ứng dụng trong kỹ thuật điện và điện tử

Tụ điện được sử dụng trong các mạch điện tử từ thiết bị dân dụng như quạt điện, tivi, tủ lạnh cho đến hệ thống điện công nghiệp và máy phát điện dự phòng. Tụ điện giúp lọc nhiễu, ổn định dòng điện, lưu trữ năng lượng tạm thời và tăng tuổi thọ của thiết bị.

Ứng dụng trong hệ thống âm thanh xe hơi

Trong các hệ thống âm thanh ô tô, tụ điện được dùng để lưu trữ năng lượng cho bộ khuếch đại âm thanh. Khi công suất yêu cầu tăng đột ngột, tụ sẽ phóng điện để duy trì âm thanh mạnh mẽ, không bị méo tiếng hoặc ngắt quãng.

Ứng dụng trong lĩnh vực máy tính và điện tử số

Trong kỹ thuật máy tính, tụ điện được sử dụng để xây dựng các bộ nhớ kỹ thuật số động (DRAM) trong các hệ thống máy tính nhị phân sử dụng ống điện tử giúp lưu trữ và truyền tải dữ liệu hiệu quả.

Ứng dụng trong quân sự và nghiên cứu khoa học

Trong các lĩnh vực đặc biệt như nghiên cứu vật lý, radar, vũ khí hạt nhân và thí nghiệm năng lượng cao, tụ điện đóng vai trò tích trữ năng lượng lớn trong thời gian ngắn, giúp tạo ra xung điện mạnh để khởi động hoặc kích hoạt các thiết bị công suất cao như máy phát điện xung.

Ứng dụng trong năng lượng và tự động hóa

Ứng dụng phổ biến nhất của tụ điện là tích trữ và cung cấp năng lượng giúp duy trì điện áp ổn định, hỗ trợ khởi động động cơ, điều chỉnh mạch điện và xử lý tín hiệu trong các hệ thống điều khiển tự động.

Kết luận

Có thể thấy, tụ điện là gì không chỉ là một khái niệm lý thuyết mà còn là một linh kiện mang giá trị thực tế to lớn, góp mặt trong mọi lĩnh vực từ dân dụng, công nghiệp cho tới quốc phòng.

Nhờ khả năng lưu trữ và điều hòa năng lượng, tụ điện đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ ổn định của hệ thống điện. Trên đây là những thông tin chi tiết trả lời cho câu hỏi “Tụ điện là gì?”, mọi vướng mắc xin vui lòng liên hệ Dianyo Powergen - đơn vị cung cấp máy phát điện nhập khẩu uy tín tại Việt Nam để được hỗ trợ và giải đáp.
