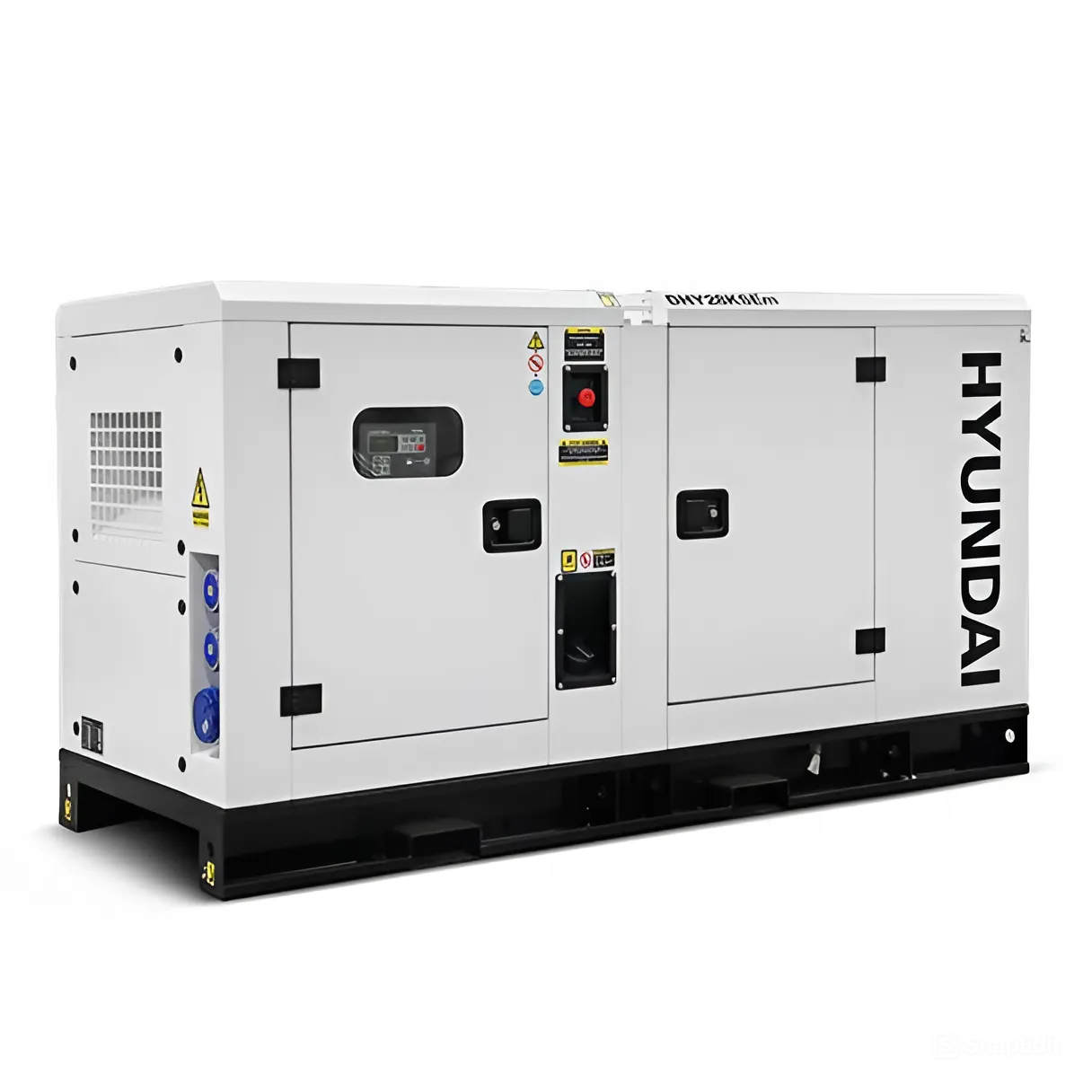

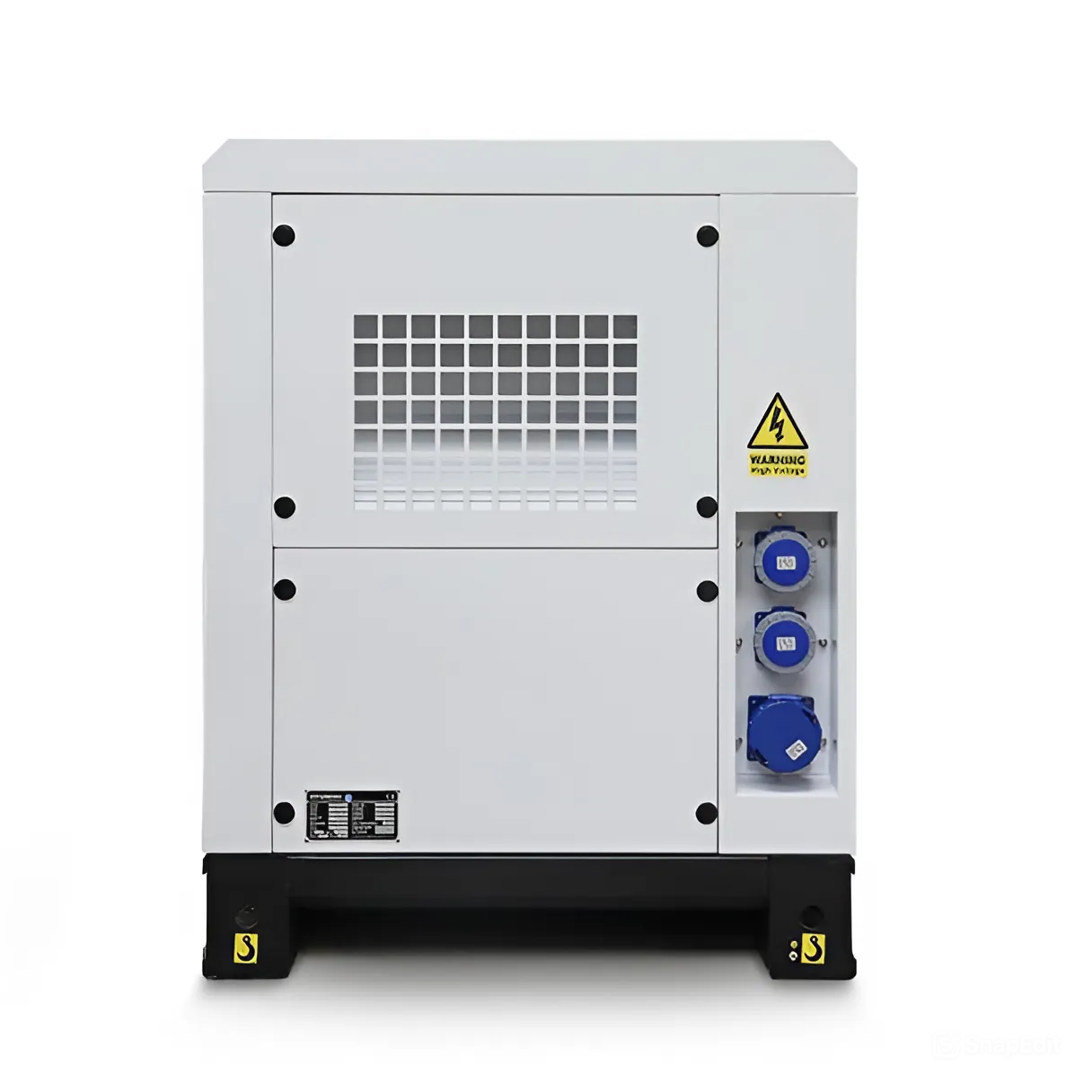

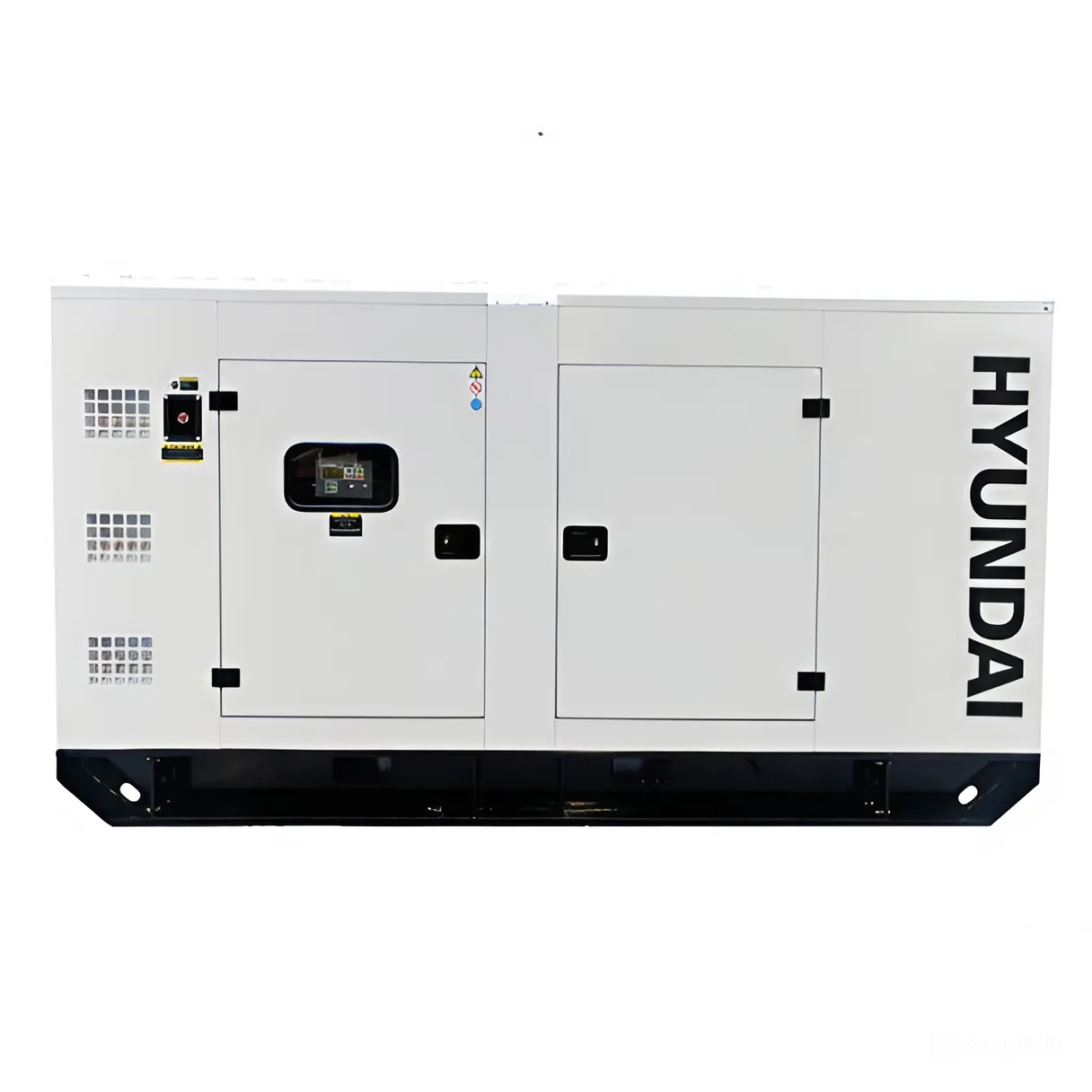

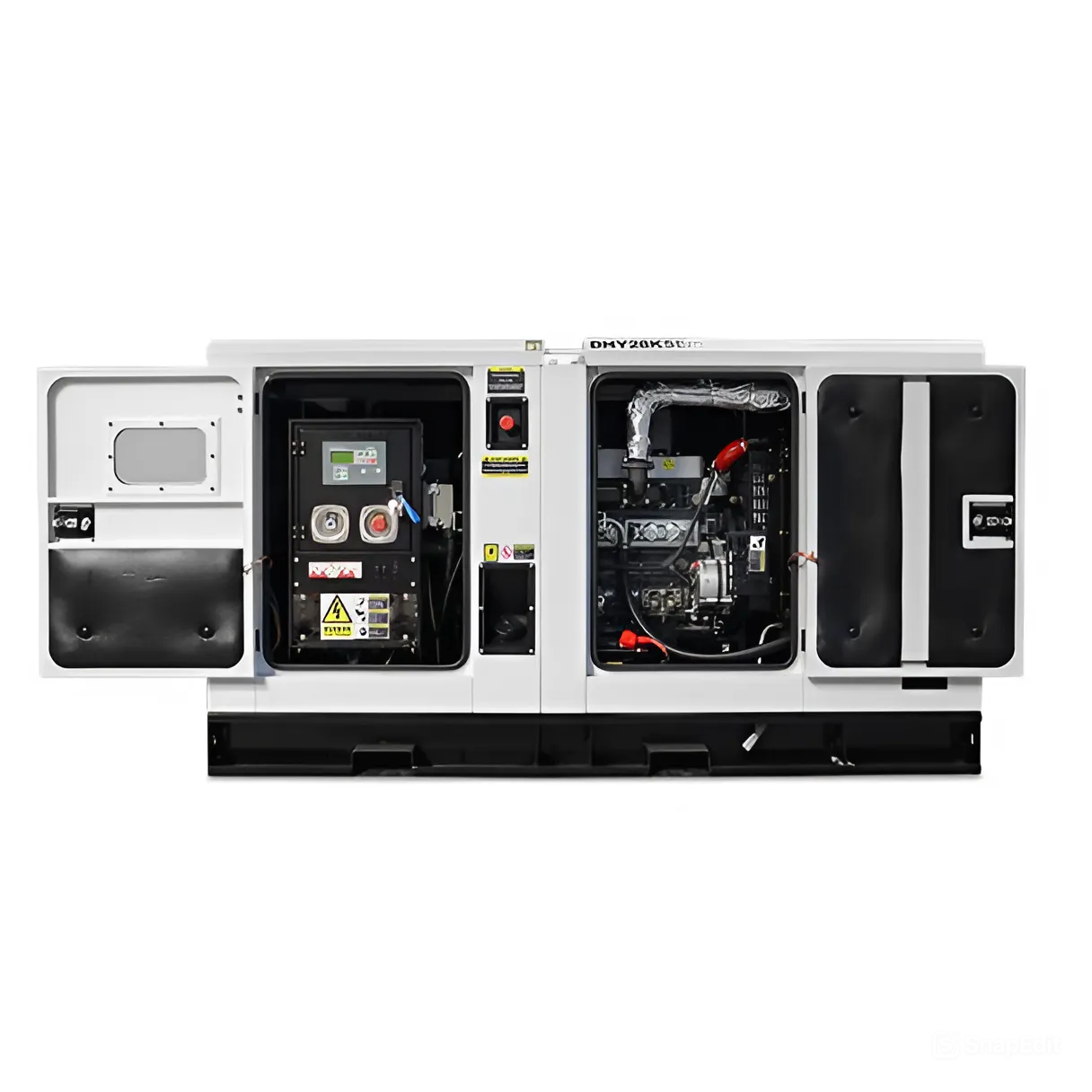

Với 100% thiết bị được sản xuất bởi các thương hiệu Dianyo Trung Quốc, Hyundai 688 kVA có mức giá khá hợp lý – chỉ bằng 50-60% so với máy nhập khẩu từ Nhật Bản hoặc Châu Âu.
1. Thông số cơ bản
| Thông số kỹ thuật Tổ máy | DY-688DP |
| Công suất liên tục (kw/kva) | 550KW/688KVA |
| Công suất dự phòng (kw/kva) | 605KW/756KVA |
| Tốc độ định mức(RPM) | 1500 |
| Điện áp(V) | 400 |
| Dòng điện(A) | 990 |
| Tần số định mức(Hz) | 50 |
| Hệ số công suất | 0.8 |
| Số pha | 3 |
| Trọng lượng tổ máy（Kg） | 5600 |
| Kích thước tổ máy (mm) | 6000*2200*2250mm |
2. Động cơ Hyundai
| Model động cơ | HYUNDAI DP222LB |
| Công suất động cơ（KW） | 604 |
| Công suất dự phòng động cơ（KW） | 664 |
| Đặc điểm kết cấu động cơ | Bốn thì, có tubor tăng áp, Làm mát bằng nước |
| Số xi-lanh/ bố trí | 12/V |
| Đượng kính xi-lanh x piston（mm） | 128×142 |
| Độ dịch chuyển(L) | 21.927 |
| Tỉ số nén | 15:01 |
| Phương pháp khởi động | Khởi động điện |
| Phương pháp phun nhiên liệu | Bơm phun cơ học |
| Phương pháp điều chỉnh tốc độ | Điện tử |
| Tỷ lệ tiêu hao nhiên liệu 75%: Lít/giờ (L/h) | 109.2 |
| Phương pháp làm mát | Làm mát tuần hoàn khép kín |
| Lưu lượng gió（m3/min） | 860 |
| Thể tích khí（m3/min） | 43 |
| Áp suất ngược khí thải（Kpa） | 120 |
| Nhiệt độ phát thải（℃） | 496 |
| Model nhiên liệu | Tiêu Chuẩn |
| Dung tích nhớt(L) | 40 |
| Dung tích nước làm mát(L) | 114 |
| Trọng lượng động cơ（Kg） | 1420 |
3. Đầu phát cao cấp
| Model đầu phát | DY-688GB |
| Công suất Kw | 550 |
| Công suất tiêu thụ（KW） | 687.5 |
| Điện áp(V) | 400 |
| Tần số định mức(Hz) | 50 |
| Tốc độ định mức(RPM) | 1500 |
| Hệ số công suất | 0.8 |
| Số pha, cách nối dây | Ba pha, loại Y |
| Hiệu suất(%) | 93.3 |
| Phương pháp kích từ | Kích từ không chổi than |
| Phương thức điều chỉnh điện áp | AVR |
| Mức cách nhiệt | H |
| Mức tăng nhiệt độ | H |
| Mức bảo vệ | IP23 |
| Trọng lượng đầu phát（Kg） | 1653 |
4. Bộ điều khiển thông minh Deepsea (UK)
Tổ máy DY-688DP sử dụng bộ điều khiển MEBAY (CN) hoặc DEEPSEA ( UK) là loại điều khiển thông minh dành riêng cho máy phát điện, tự động cấp điện sau 20 giây (từ khi nhận được tín hiệu mất điện).
Toàn bộ vận hành của máy được thông qua bộ điều khiển : Bật/tắt máy, xem các thông số vận hành của máy trên màn hình. Ngoài ra, bộ điều khiển còn có chức năng bảo vệ an toàn cho máy – tự động dừng máy khi các thông số an toàn vượt ngưỡng cho phép.
Ví dụ, máy sẽ tự động dừng trong các trường hợp: Quá tải, quá dòng, áp suất dầu bôi trơn thấp, nhiệt độ nước làm mát cao… cho đến khi khắc phục hoàn toàn và xóa lỗi để đưa máy trở lại hoạt động bình thường.
Thông số cơ bản bộ điều khiển Deepsea hoặc MeBay
|
Thông số |
Bộ điều khiển Deepsea/DSE6120 |
| Hãng sản xuất | Deepsea (UK) / Mebay (CN) |
| Model | DSE6120 / DC52D MK3 |
| Màn hình hiển thị | LCD rộng 3.1 inch |
| Chức năng | Hiển thị thông số:
Hiển thị thông số hoạt động của máy: Công suất (KVA); Điệp áp (V); Tần số (Hz), Mức nhiên liệu (%); số giờ hoạt động;…. |
| Cảnh báo:
Bộ điều khiển sẽ đưa ra các tín hiệu cảnh báo khi các thông sắp vượt qua ngưỡng an toàn. |
|
| Dừng máy:
Để bảo vệ an toàn cho máy, bộ điều khiển sẽ ra lệnh dừng máy khi các thông số hoạt động vượt qua ngưỡng cảnh báo. |
|
| Kết nối | Kết nối với tủ ATS
Kết nối với máy tính (PC) |
5. Vỏ siêu cách âm
Vỏ chống ổn của tổ máy phát điện Hyundai 688kVA được nhập khẩu đồng bộ theo máy với độ ồn 68 dB(A) đo tại khoảng cách 7m.
(1) Nút dừng khẩn cấp – Emergency; 2) Nắp ống khói – tự lật mở; 3) Bản lề thép – chắc khỏe; 4) Khóa của bằng thép – an toàn và bền
Các chi tiết nhỏ đều được DIANYO sản xuất mới mức độ hoàn thiện cao và hướng đến sự thuận tiện cho người sử dụng: 1 – Nút dừng khẩn cấp (emergency); 2 – Nắp đậy đầu ống xả; 3 – Bản lề bằng thép, chắc và khỏe; 4 – Khóa cửa bằng thép, chắc chắn và an toàn.
6. Phụ kiện kèm theo
Tổ máy DY-688DP được trang bị miễn phí những phụ kiện sau đây:
Ắc-quy khởi động là loại ắc-quy khô có bộ bền cao và không cần bảo dưỡng
|
Stt |
Phụ kiện |
Thông số |
|
1 |
Bộ ắc-quy khởi động | 02 bình 60Ah – loại ắc quy khô không cần bảo dưỡng. |
|
2 |
Bộ sạc ắc-quy | Bộ sạc (bù) tự động đầu vào lấy từ nguồn điện lưới điện áp 220 VAC, đầu ra 24 VDC, 3A. |
|
3 |
Bình dầu | Nằm trong máy, đủ chạy 8-10h liên tục |
|
4 |
Bình giảm thanh | 01 bình – đồng bộ theo máy |
|
5 |
Tủ bảo vệ đầu phát | DELIXI, sản xuất tại Trung Quốc |
|
6 |
Dầu bôi trơn | 15W40 |
|
7 |
Dung dịch chống đông cặn | Dung dịch nước làm mát loại DAC65L do hãng Fleetguard (một thương hiệu của tập đoàn Cummins) sản xuất |
|
8 |
Bộ dụng cụ cơ bản | Tua-vít, mỏ lết, bộ lục giác, bộ cờ-lê, bút thử điện, bộ dụng cụ mở lọc. |
7. Phương án lắp đặt
Máy phát điện Hyundai 688kVA được nhập khẩu nguyên chiếc cả vỏ giảm âm và đầy đủ phụ kiện, do vậy việc lắp đặt khá đơn giản. Dưới đây là 4 phương án lắp đặt máy phát điện Hyundai 688kVA thường gặp:
– Phương án 1: Máy để ngoài trời
Đây là phương án dễ lắp đặt nhất nếu mặt bằng công trình đủ rộng. Và phương án này cũng tiết kiệm vật tư lắp đặt như ống khói và hộp thoát gió nóng. Tuy nhiên, khi đặt ngoài trời máy cần được trang bị vỏ chống ồn để tránh các tác động của thời tiết.
– Phương án 2: Máy đặt trong tầng hầm
Đây là phương án lắp đặt khá phức tạp. Phương án này cần có sự tư vấn đơn vị có chuyên môn sâu về máy phát điện để đảm bảo các yêu cầu về mặt kỹ thuật: Diện tích phòng máy, đường đi ống khói, hộp thoát gió… và phương án chuyển máy vào tầng hầm.
– Phương án 3: Máy đặt trong phòng (nhà) đặt máy riêng biệt
Đây là phương án tốt nhất về mặt kỹ thuật. Đặt máy ở trong phòng giúp bảo vệ máy tránh được tác động trực tiếp từ thời tiết mưa, nắng… Tuy nhiên phương án này khá tốn kém về diện tích (mặt bằng xây dựng phòng máy) và chi phí xây dựng phòng máy.
– Phương án 4: Máy đặt trên nóc các tòa nhà
Đây là phương án tối ưu cho các tòa nhà trong phố vì những ưu điểm: Tiết kiệm không gian đặt máy, độ ồn – khí thải – và gió nóng khuếch tán nhanh, không gây ảnh hưởng đến môi trường xung quanh. Để thực hiện được phương án này kết cấu phần mái cần chịu được tải trọng cơ 1 tấn/m2.
