Tủ hòa đồng bộ máy phát điện là gì? Cấu tạo và cơ chế vận hành

Trong hệ thống cung cấp điện dự phòng, tủ hòa đồng bộ máy phát điện đóng vai trò then chốt giúp đồng bộ công suất giữa nhiều tổ máy, đảm bảo nguồn điện được cung cấp liên tục, ổn định và an toàn tại các nhà máy, tòa nhà cao tầng, bệnh viện hay trung tâm dữ liệu.

Nếu bạn đang tìm hiểu về thiết bị quan trọng này, Trung Điện Hà Nội sẽ giúp bạn giải đáp chi tiết trong bài viết sau, từ khái niệm, nguyên lý hoạt động đến cách lựa chọn và lắp đặt tủ hòa đồng bộ sao cho hiệu quả, tiết kiệm chi phí nhất.

1. Tủ hòa đồng bộ máy phát điện là gì?

Tủ hòa đồng bộ máy phát điện là thiết bị điều khiển tự động có chức năng hòa đồng bộ hai hoặc nhiều máy phát điện dự phòng để cùng hoạt động song song trong trường hợp mất điện lưới. Khi xảy ra sự cố điện lưới, các máy phát điện sẽ tự động khởi động, sau đó tủ hòa sẽ thực hiện nhiệm vụ đồng bộ điện áp, tần số và pha giữa các tổ máy, đảm bảo quá trình chuyển đổi nguồn điện diễn ra mượt mà, không gián đoạn.

Tủ còn có khả năng giám sát phụ tải, đánh giá mức tiêu thụ điện năng thực tế và điều phối số lượng máy phát điện hoạt động sao cho phù hợp, giúp tiết kiệm nhiên liệu, nâng cao hiệu quả sử dụng thiết bị và đảm bảo độ tin cậy trong quá trình cung cấp điện.

Tùy theo số lượng tổ máy, tủ hòa đồng bộ được thiết kế phù hợp:

• Tủ hòa 2 máy phát điện: Thiết kế theo công suất tương ứng của từng tổ máy.

• Tủ hòa 3 máy phát điện: Đảm bảo đồng bộ hóa chính xác ba tổ máy cùng chia tải.

• Tủ hòa 4 máy phát điện: Tối ưu điều phối và chia tải giữa bốn nguồn điện độc lập.

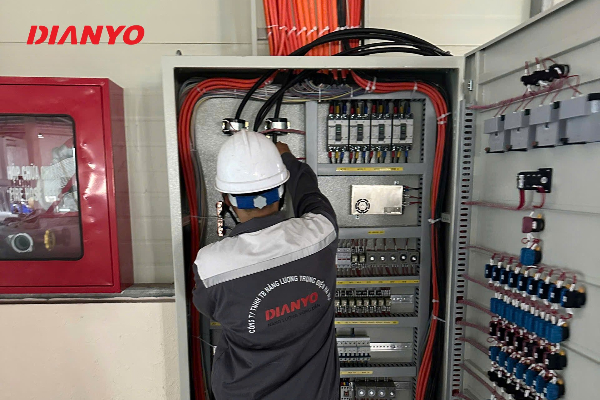

2. Cấu tạo tủ hòa đồng bộ máy phát điện

Tủ hòa đồng bộ máy phát điện là thiết bị điều khiển chuyên dụng, có vai trò quan trọng trong việc kết nối và đồng bộ hóa hoạt động của nhiều máy phát điện công nghiệp. Tủ bao gồm các thành phần chính sau:

Bộ điều khiển hòa đồng bộ

Là trung tâm điều khiển giúp đồng bộ tần số, điện áp và pha giữa các máy phát điện. Tự động khởi động, giám sát, chia tải và dừng máy theo phụ tải thực tế.

Hệ thống ngăn tủ

Ngăn tủ điều khiển chính: Điều khiển tổng thể toàn bộ hệ thống hòa đồng bộ. Ngăn điều khiển riêng cho từng máy phát điện: Quản lý độc lập từng tổ máy trong hệ thống.

Chế độ vận hành linh hoạt

Chế độ tự động: Hệ thống tự động khởi động, hòa đồng bộ và chia tải. Chế độ bằng tay: Kỹ thuật viên có thể điều khiển bằng tay trong trường hợp cần thiết.

Thiết kế module hóa hiện đại

Cho phép nâng cấp hoặc mở rộng công suất dễ dàng, không ảnh hưởng đến hệ thống đang vận hành. Tốc độ hòa đồng bộ nhanh, đảm bảo nguồn điện ổn định và liên tục.

Khả năng quản lý thông minh

Có thể kết nối với máy tính hoặc internet để theo dõi và điều khiển từ xa. Tích hợp màn hình LCD, đèn báo trạng thái và còi cảnh báo, hỗ trợ giám sát và xử lý sự cố nhanh chóng.

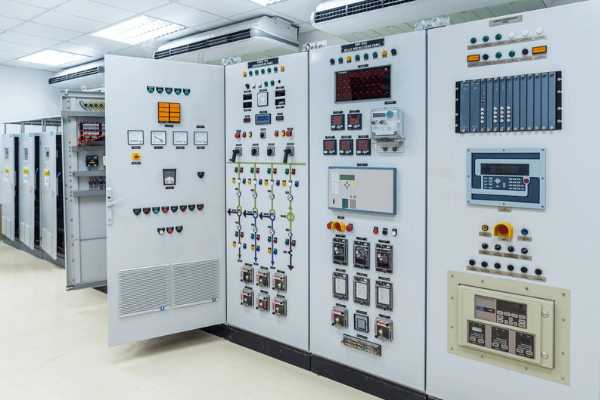

3. Cơ chế vận hành của tủ hòa đồng bộ

Các cơ chế vận hành của tủ hòa đồng bộ máy phát điện bao gồm ba chế độ chính:

- Vị trí AUTO (Tự động): Cho phép hệ thống tự động giám sát, điều phối và đóng/mở nguồn điện giữa các tổ máy phát và lưới điện theo nhu cầu phụ tải. Đây là chế độ phổ biến trong các hệ thống sử dụng máy phát điện công suất lớn, giúp giảm thiểu can thiệp thủ công, tối ưu vận hành.

- Vị trí MAN (Bằng tay): Cho phép kỹ thuật viên chủ động can thiệp, chọn đóng nguồn điện cấp cho phụ tải theo nhu cầu thực tế. Chế độ này phù hợp cho việc kiểm tra, bảo trì hoặc xử lý sự cố.

- Vị trí OFF (Dừng): Ngắt toàn bộ hệ thống, ngừng cấp điện cho phụ tải, đảm bảo an toàn trong các trường hợp cần bảo dưỡng hoặc xử lý kỹ thuật.

Tủ hòa đồng bộ được tích hợp màn hình LCD hoặc hệ thống đèn LED hiển thị đầy đủ trạng thái hoạt động, hệ thống mã PIN bảo vệ giúp kiểm soát truy cập, ngăn chặn thao tác trái phép. Tủ còn được trang bị chức năng chẩn đoán lỗi thời gian thực, hỗ trợ người dùng phát hiện và xử lý nhanh chóng các bất thường trong quá trình vận hành.

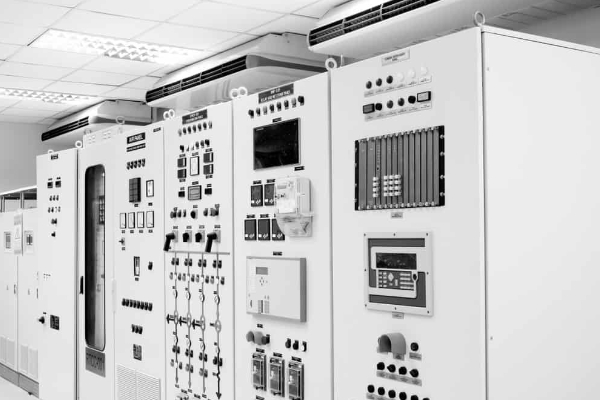

5. Ưu điểm nổi bật của tủ hòa đồng bộ máy phát điện

Việc triển khai tủ hòa đồng bộ máy phát điện không chỉ mang lại sự linh hoạt trong vận hành mà còn gia tăng hiệu quả kinh tế và kỹ thuật. Những ưu điểm nổi bật bao gồm:

- Tự động phân phối tải tối ưu: Tủ có khả năng tự động cân bằng phụ tải giữa các máy phát, đảm bảo không máy nào bị quá tải hoặc hoạt động dưới công suất định mức, giúp tiết kiệm nhiên liệu và kéo dài tuổi thọ thiết bị.

- Đảm bảo tính liên tục cho hệ thống điện: Khi một máy phát ngừng hoạt động do bảo trì hoặc sự cố, tủ sẽ tự động kích hoạt máy phát khác thay thế, giữ cho hệ thống không bị gián đoạn.

- Dễ dàng mở rộng công suất hệ thống: Tủ hòa đồng bộ cho phép kết nối thêm máy phát điện công suất lớn vào hệ thống mà không cần thay đổi cấu trúc vận hành, rất phù hợp với các nhà máy đang mở rộng quy mô sản xuất.

- Giám sát và điều khiển thông minh: Tủ được tích hợp màn hình hiển thị trạng thái vận hành, báo lỗi bằng mã và có thể kết nối với phần mềm điều khiển trung tâm giúp kỹ thuật viên giám sát và can thiệp kịp thời.

- Tăng độ ổn định và an toàn: Hệ thống vận hành ổn định, giảm thiểu sự cố điện áp bất thường, nhờ đó hạn chế thiệt hại cho thiết bị và đảm bảo an toàn cho toàn bộ nhà xưởng.

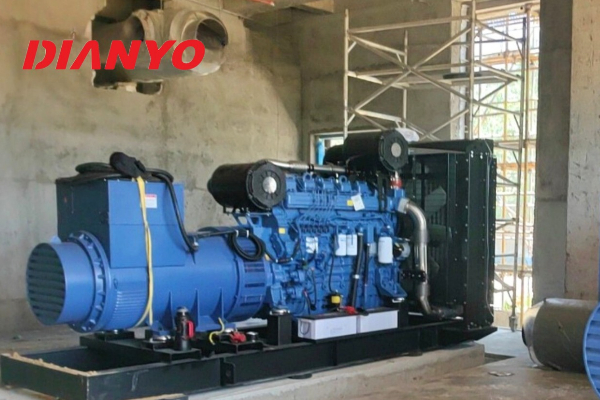

6. Nên sử dụng tủ hòa đồng bộ khi nào?

Tủ hòa đồng bộ máy phát điện là giải pháp tối ưu cho nhiều tình huống đòi hỏi hệ thống điện ổn định, linh hoạt và có tính dự phòng cao. Dưới đây là các trường hợp nên áp dụng hệ thống tủ hòa đồng bộ:

- Khi công suất của một máy phát đơn lẻ không đáp ứng đủ nhu cầu phụ tải giúp đảm bảo hệ thống điện vận hành ổn định và tiết kiệm nhiên liệu hiệu quả hơn.

- Khi phụ tải điện có sự biến động lớn: Trong quá trình sản xuất hoặc vận hành hệ thống công nghiệp, sẽ có phát sinh nhu cầu sử dụng điện tăng cao đột ngột sử dụng tủ hòa đồng bộ sẽ giúp tăng khả năng cấp điện tức thời mà không làm gián đoạn hoạt động.

- Khi yêu cầu hệ thống hoạt động liên tục 24/7: Với các nhà máy, bệnh viện hoặc trung tâm dữ liệu nơi yêu cầu điện năng không được gián đoạn thiết bị này giúp luân phiên vận hành các tổ máy, hạn chế việc tắt mở máy nhiều lần và kéo dài tuổi thọ thiết bị.

- Khi cần hệ thống điện dự phòng trong trường hợp mất điện lưới: Tủ hòa đồng bộ cho phép chuyển đổi nguồn điện linh hoạt giữa các máy phát, giúp duy trì hoạt động ổn định và đảm bảo an toàn cho toàn bộ hệ thống khi xảy ra sự cố điện.

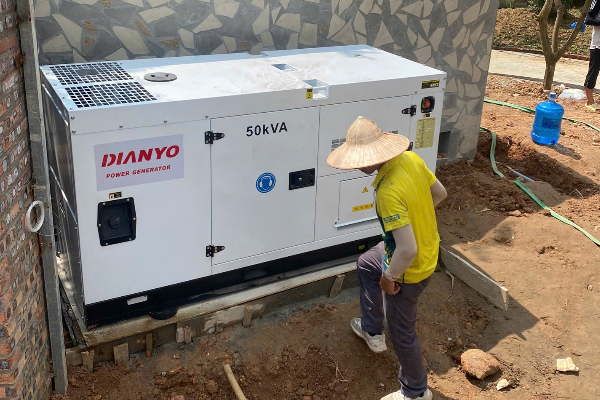

7. Các phương pháp hòa đồng bộ phổ biến hiện nay

Trong hệ thống tủ hòa đồng bộ máy phát điện, có hai phương pháp hòa đồng bộ chính được ứng dụng phổ biến là hòa đồng bộ chính xác và hòa đồng bộ tự động.

Hòa đồng bộ chính xác

Đây là phương pháp thủ công, yêu cầu người vận hành thực hiện đúng trình tự kỹ thuật và các thông số điện để đảm bảo an toàn và hiệu quả. Các bước thực hiện như sau:

• Bước 1: Điều chỉnh điện áp đầu ra của máy phát điện sắp đóng vào (ký hiệu UF) sao cho tương đương với điện áp lưới (UHT).

• Bước 2: Tăng tốc độ quay của rotor máy phát (ωF) lớn hơn một chút so với tốc độ quay của điện lưới (ωHT), giúp dễ dàng canh chỉnh pha.

• Bước 3: Tiến hành điều chỉnh pha sao cho góc pha của vector điện áp máy phát trùng với góc pha của lưới điện đúng thời điểm đóng máy cắt. Góc lệch pha (d) lúc này phải > 0, đảm bảo sự đồng bộ.

Lưu ý: Khi thực hiện hòa đồng bộ chính xác, cần đảm bảo độ lệch điện áp giữa các tổ máy bằng không. Điều này giúp dòng điện cân bằng tại thời điểm đóng máy là nhỏ nhất, tránh gây sốc tải hoặc ảnh hưởng đến thiết bị.

Hòa đồng bộ tự động

Phương pháp này áp dụng cho các hệ thống hiện đại, sử dụng thiết bị điều khiển thông minh được tích hợp sẵn trong tủ hòa đồng bộ máy phát điện.

• Máy phát điện được đặt ở trạng thái chưa kích từ hoặc đang ngắt kết nối bởi Aptomat khử từ.

• Bộ hòa đồng bộ tự động sẽ giám sát liên tục điện áp, tần số và pha của các tổ máy. Khi điều kiện đồng bộ được đảm bảo, hệ thống sẽ tự động thực hiện đóng máy cắt mà không cần can thiệp thủ công.

• Để đảm bảo hiệu quả, góc quay (tốc độ) của máy phát mới phải tương đương với các máy phát đang vận hành trong hệ thống. Trong trường hợp hòa thêm tổ máy phát mới, các máy còn lại cần đảm bảo chưa được kích từ trước đó để hệ thống xác lập trạng thái cân bằng.
